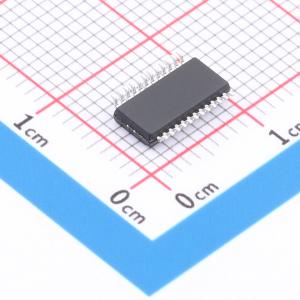

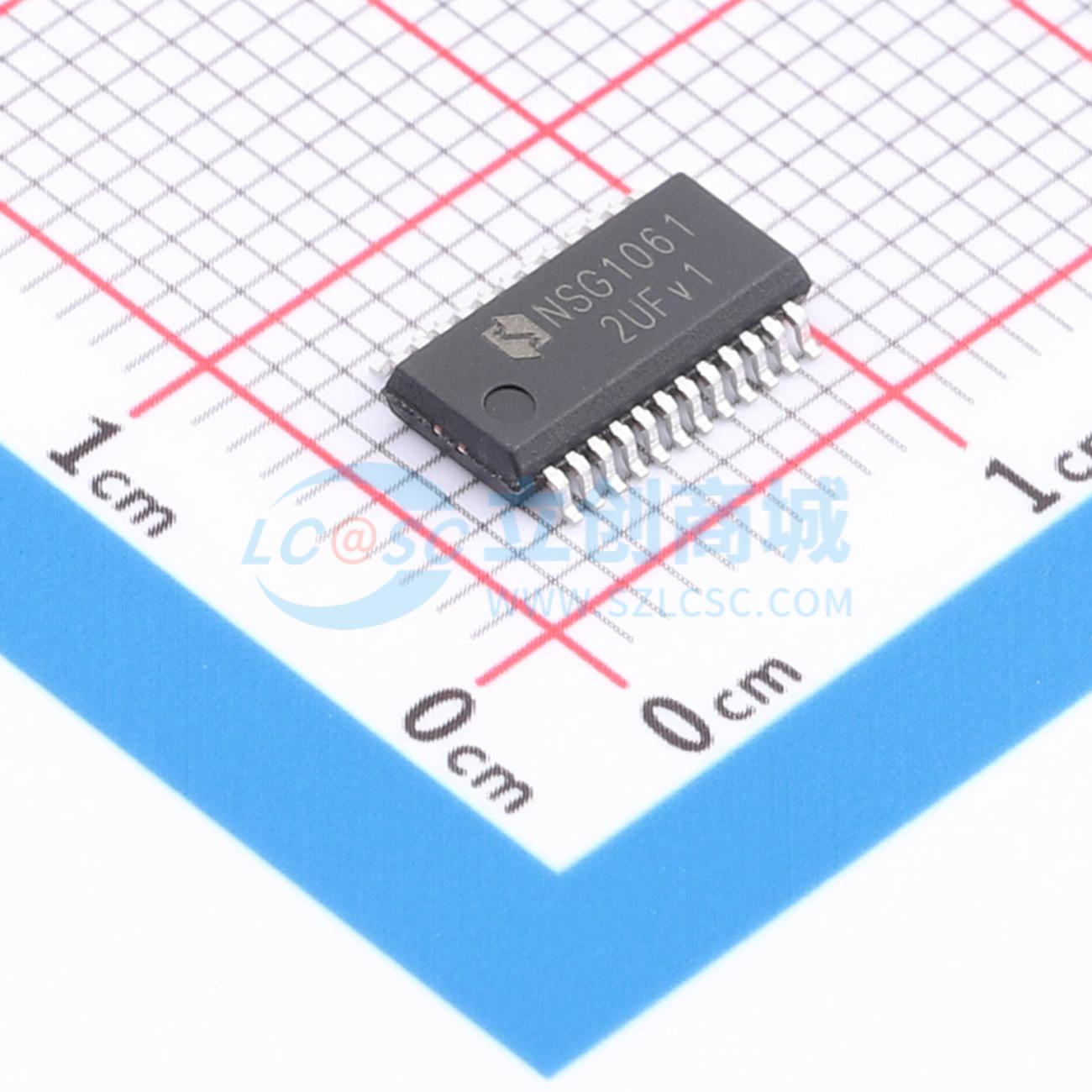

温馨提醒：图片仅供参考，商品以实物为准
NSG1061
120V集成12V&5VLDO的三相栅极驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NSG1061是一款120V三相栅极驱动芯片，集成12V/5VLDO，1A/1.5A拉灌电流，防直通死区+自举二极管，SSOP24封装，电机驱动精简供电。
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSG1061
- 商品编号
- C55098086
- 商品封装
- SSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.299425克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相 | |
| 负载类型 | IGBT | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 1.5A | |
| 拉电流(IOH) | 1A | |
| 工作电压 | 7V~20V | |
| 上升时间(tr) | 40ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 40ns | |
| 传播延迟 tpLH | 150ns | |
| 传播延迟 tpHL | 150ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.5V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 500uA |
