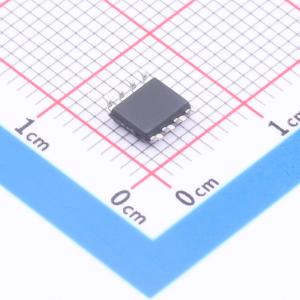

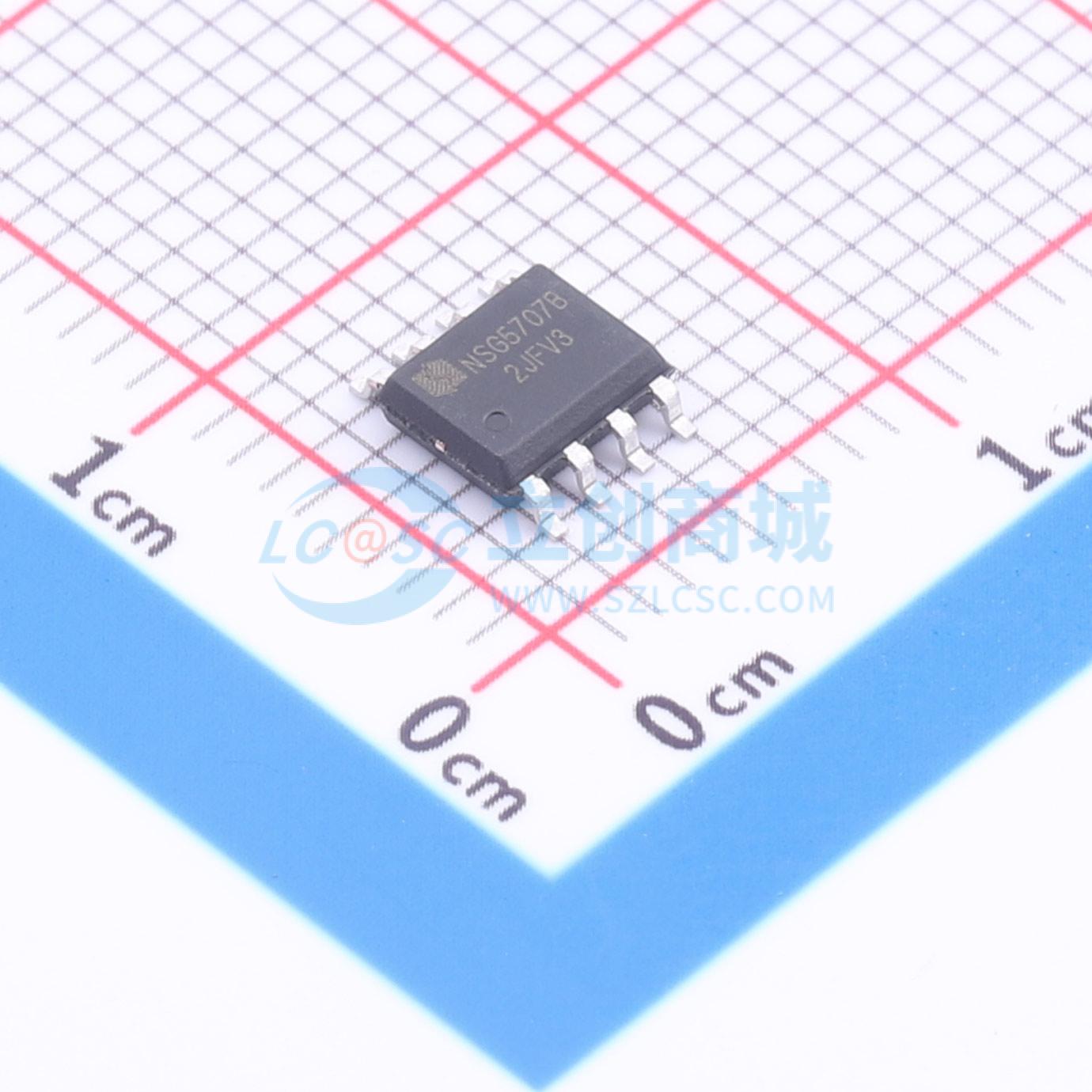

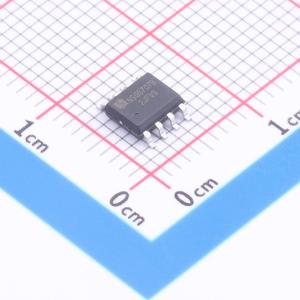

温馨提醒：图片仅供参考，商品以实物为准
NSG5707B
6A/6A单通道低侧同相栅极驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NSG5707B是一款30V单通道栅极驱动芯片，6A驱动，支持负栅压，DESAT+软关断+热保护，故障输出，SOP8，IGBT模块专业驱动。
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSG5707B
- 商品编号
- C55098092
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1072克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 6A | |
| 拉电流(IOH) | 6A | |
| 工作电压 | 8.3V~26V | |
| 上升时间(tr) | 6ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 6ns | |
| 传播延迟 tpLH | 40ns | |
| 传播延迟 tpHL | 35ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 4.3V | |
| 输入低电平(VIL) | 900mV | |
| 静态电流(Iq) | 450uA |
