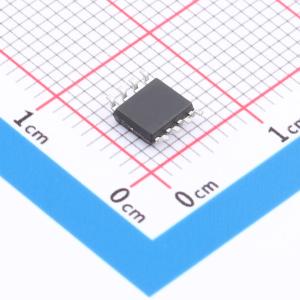

温馨提醒：图片仅供参考，商品以实物为准
NSG6023
700V大电流高、低侧MOSFET/IGBT驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NSG6023是一款700V半桥栅极驱动芯片，4.5A/5A强驱动，150ns延时，200ns死区防直通，-11V负压耐受，工业逆变器高可靠。
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSG6023
- 商品编号
- C55098095
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.102克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 5A | |
| 拉电流(IOH) | 4.5A | |
| 工作电压 | 5V~20V | |
| 上升时间(tr) | 15ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 10ns | |
| 传播延迟 tpLH | 150ns | |
| 传播延迟 tpHL | 150ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.5V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 600uA |
