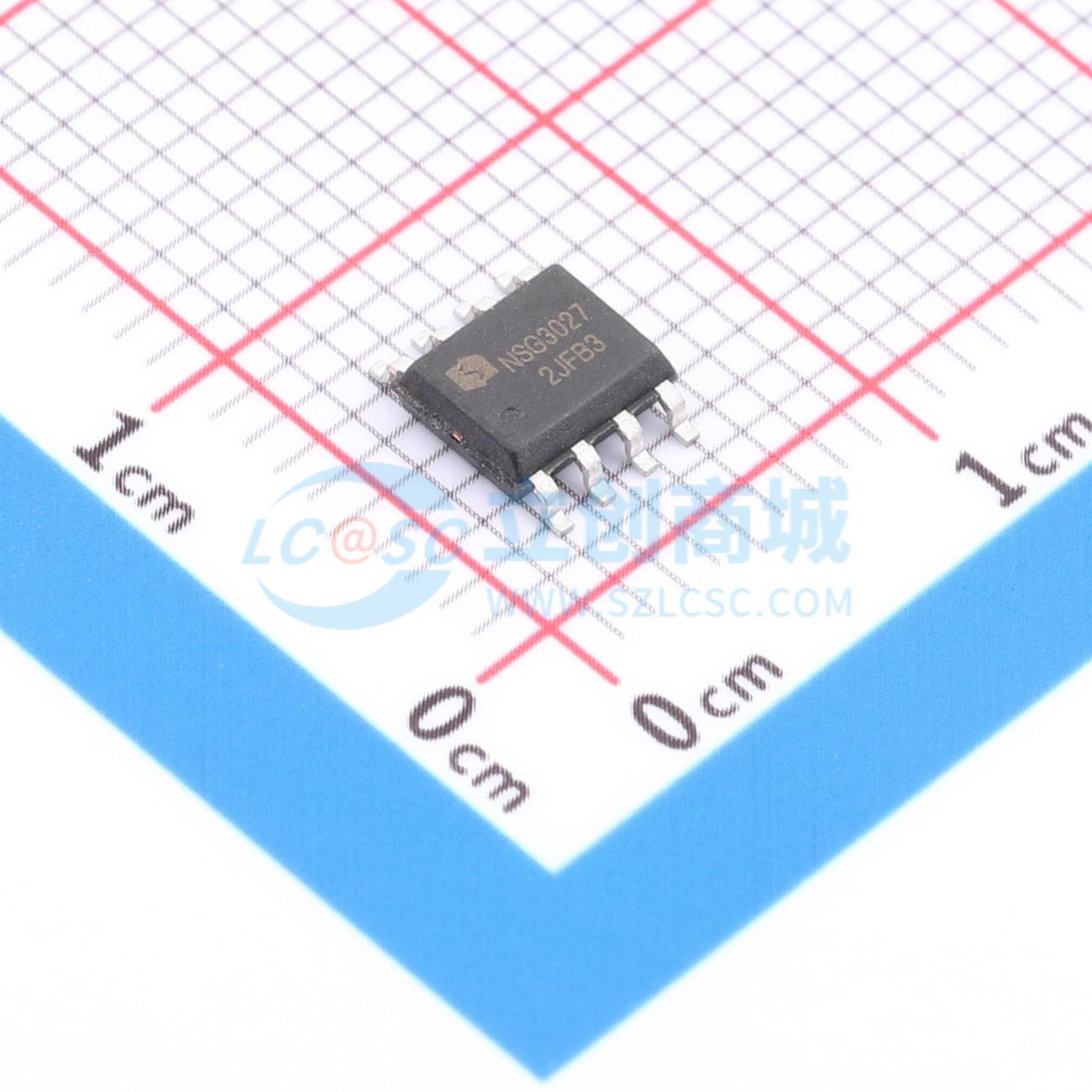

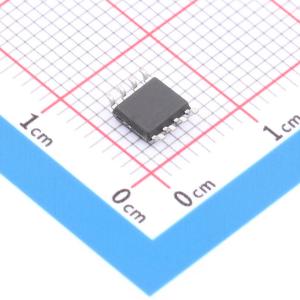

NSG3027
300V大电流半桥MOSFET/IGBT驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NSG3027是一款300V半桥栅极驱动芯片，4.5A/5A驱动能力，150ns快延时，200ns死区防直通，±50V/nsdv/dt耐受，SOP8封装，工业逆变首选。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NSG3027
- 商品编号
- C55098157
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | 半桥 | |
| 隔离电压(Vrms) | - | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 2 | |
| 输入侧工作电压 | - | |
| 拉电流(IOH) | 4.5A | |
| 灌电流(IOL) | 5A | |
| 工作温度 | -40℃~+125℃ | |
| 上升时间(tr) | 15ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 10ns | |
| 传播延迟 tpLH | 150ns | |
| 传播延迟 tpHL | 150ns | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 260uA | |
| CMTI(kV/us) | 50kV/us | |
| 驱动侧工作电压 | 10V~20V | |
| 功能特性 | 死区时间控制 |
