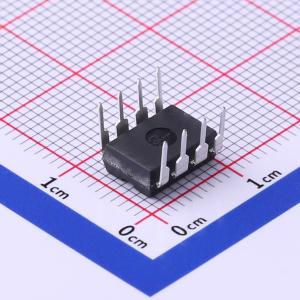

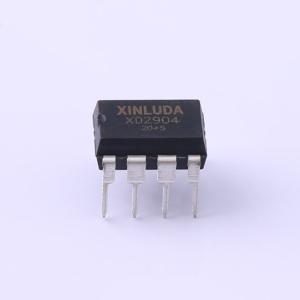

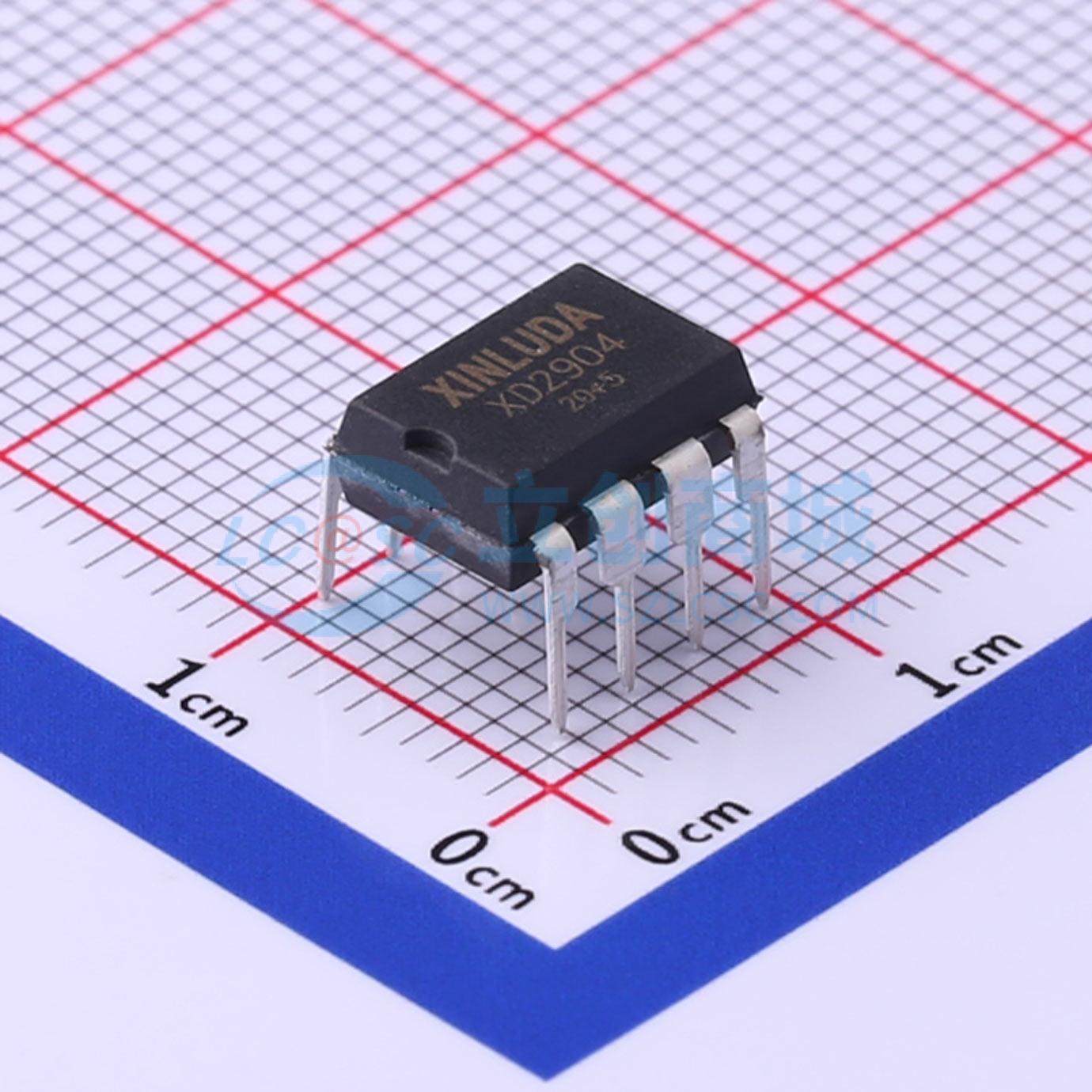

温馨提醒：图片仅供参考，商品以实物为准
XD2904
单电源双运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- General Purpose
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XD2904
- 商品编号
- C561265
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.824克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 45nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5nA | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee~Vcc) | -16V~16V |
商品概述
利用专为四运放设计优化的电路设计，这些双运算放大器具有低功耗、输入共模电压范围可扩展至地/VEE以及单电源或分立电源操作的特点。与标准单个运放类型相比，在单电源应用中，这些放大器有多个显著优势。它们可以在低至3.0V或高达32V的供电电压下工作，并且静态电流约为MC1741（每个放大器）的五分之一。输入共模范围包括负电源，从而在许多应用中消除了对外部偏置组件的需求。输出电压范围也包括负电源电压。
