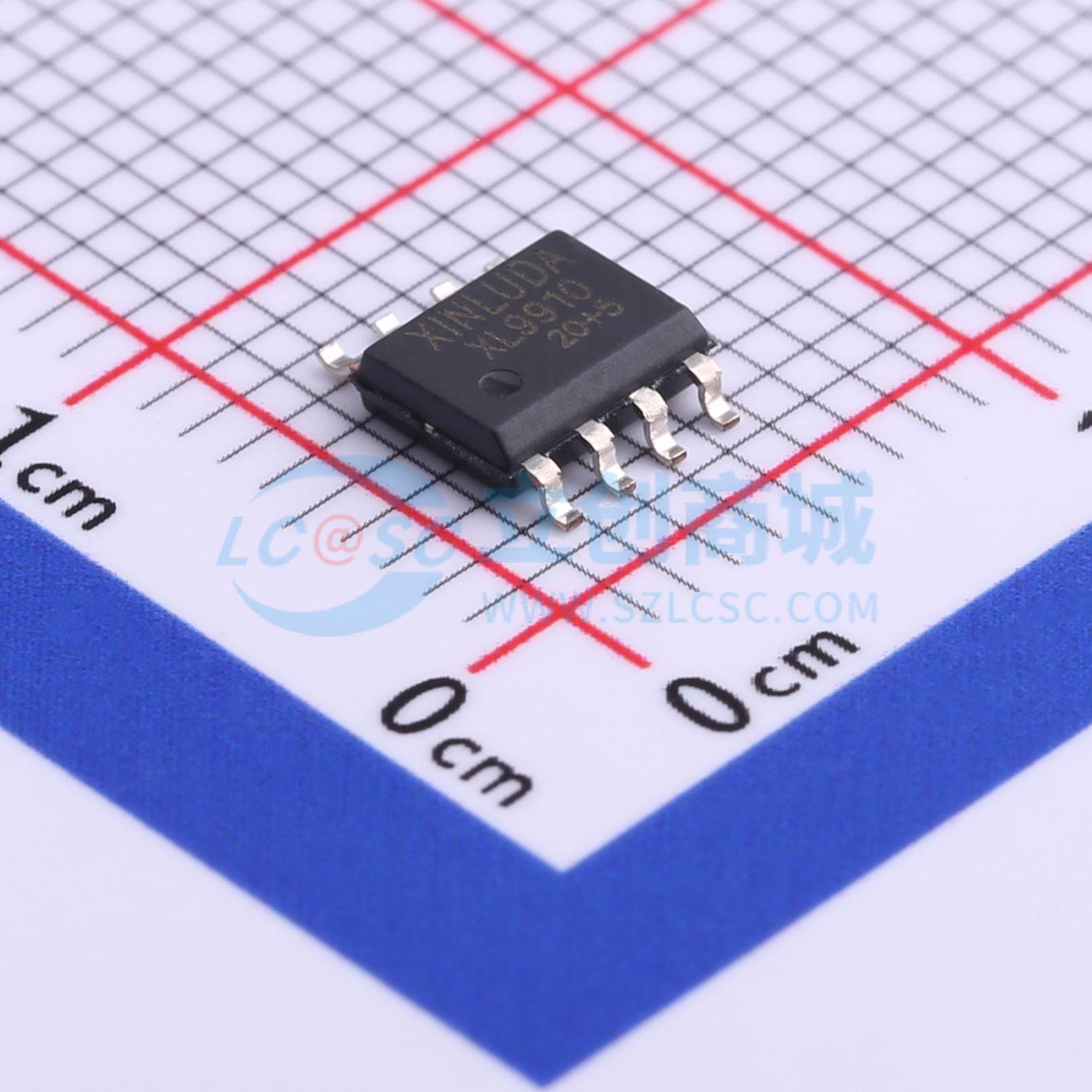

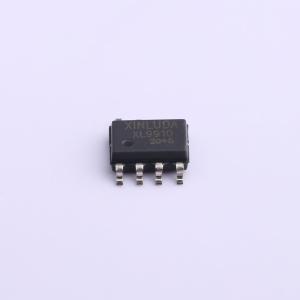

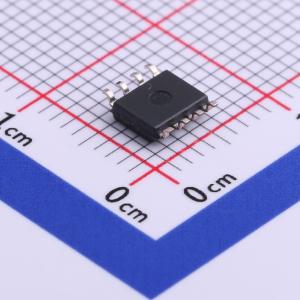

XL9910
LED照明驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种开环、电流模式控制的 LED 驱动 IC。该 IC 可以编程为在恒定频率或恒定关断时间模式下工作。它包括一个 8.0-450V 的线性稳压器，允许它在很宽的输入电压范围内工作，而无需外部低压电源。还包括一个 PWM 调光输入，可以接受占空比为 0-100%、频率高达几千赫兹的外部控制信号
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL9910
- 商品编号
- C561284
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 8V~450V | |
| 开关频率 | 20kHz~120kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | - |
商品概述
XL9910是一款开环、电流模式控制的LED驱动集成电路。该集成电路可被编程为在恒定频率或恒定关断时间模式下工作。它包含一个8.0 - 450V的线性稳压器，使其能够在宽范围的输入电压下工作，而无需外部低压电源。XL9910包含一个PWM调光输入，可接受占空比为0 - 100%、频率高达几千赫兹的外部控制信号。它还包含一个0 - 250mV的线性调光输入，可用于对LED电流进行线性调光。XL9910非常适合用于降压型LED驱动器。由于XL9910在开环电流模式控制下工作，控制器无需任何环路补偿即可实现良好的输出电流调节。PWM调光响应仅受电感电流上升和下降速率的限制，可实现非常快的上升和下降时间。除功率级外，XL9910仅需三个外部元件即可产生受控的LED电流。这使得XL9910成为低成本LED驱动器的理想解决方案。
商品特性
- 用于单开关LED驱动器的开关模式控制器，是XL9910的增强型直接替代产品
- 开环峰值电流控制器
- 内部8.0至450V线性稳压器
- 恒定频率或恒定关断时间操作
- 具备线性和PWM调光能力
- 操作所需外部元件极少
应用领域
- DC/DC或AC/DC LED驱动应用
- RGB背光LED驱动器
- 平板显示器背光
- 通用恒流源
- signage和装饰性LED照明
