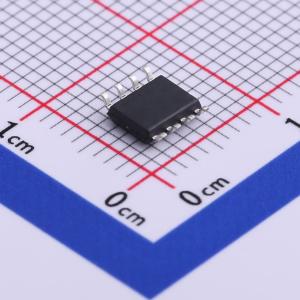

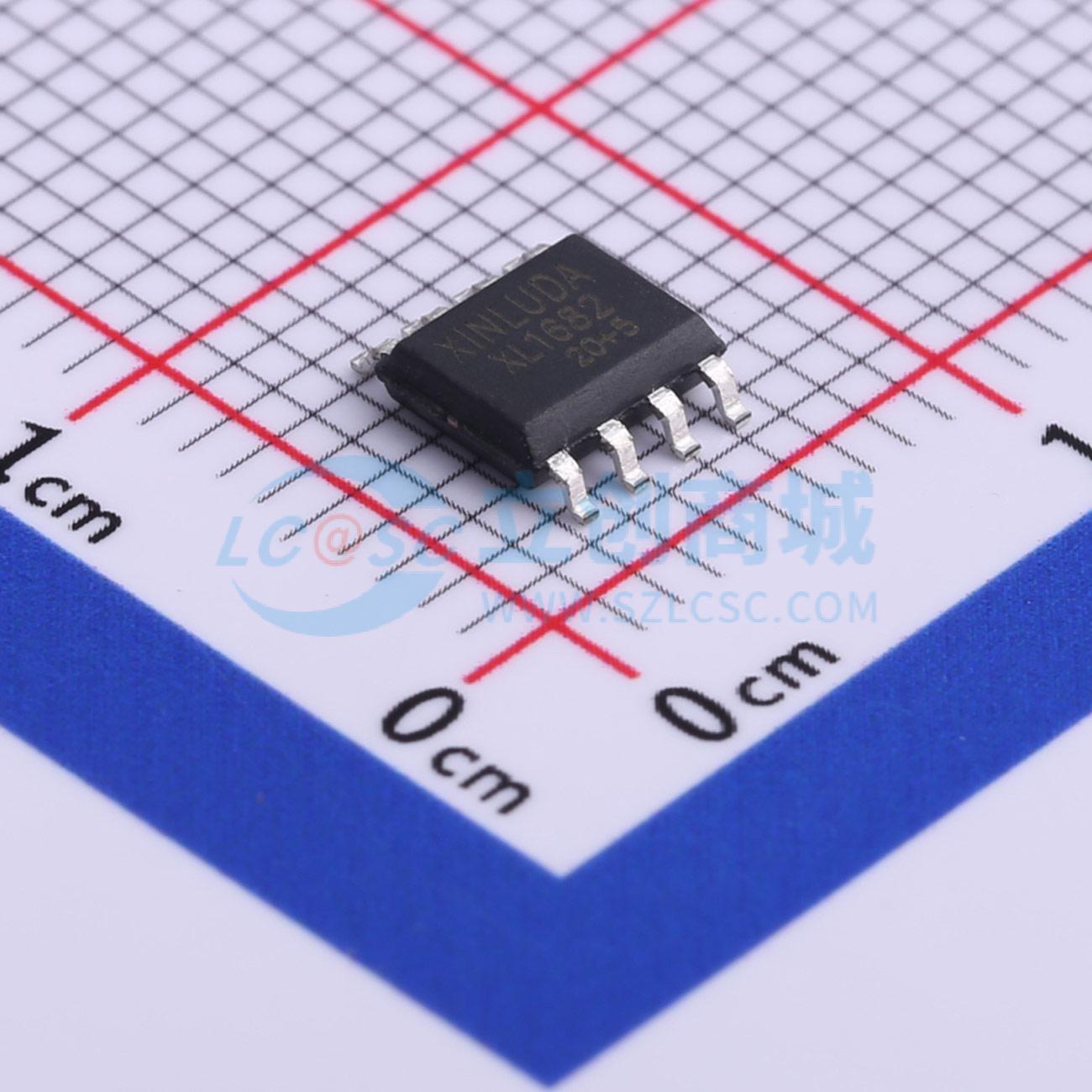

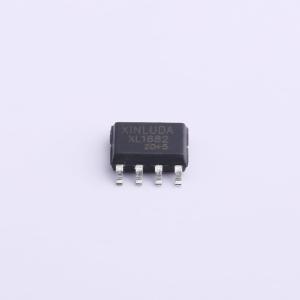

XL1682
功率因数校正
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PMIC - LED 驱动器 IC 1 输出 交直流离线开关 调光
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL1682
- 商品编号
- C561299
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.203克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | 9V~21V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 300mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 过压保护(OVP)；LED开路保护；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+105℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | - |
商品概述
XL1682是一款高性能的AC/DC通用输入原边调节功率因数控制器，适用于LED驱动应用。该器件采用脉冲频率调制（PFM）技术来调节输出电流，同时实现高功率因数和低总谐波失真（THD）。XL1682可提供精确的恒流（CC）调节，同时省去了光耦合器和副边控制电路。它还消除了对环路补偿电路的需求，同时保持稳定性。XL1682实现了出色的调节性能和高效率，同时满足IEC61000 - 3 - 2谐波标准的要求。XL1682具有低启动电流、低工作电流和高效率的特点。它还具备丰富的保护功能，包括过压、短路、过流保护等。
商品特性
- 无需光耦合器和副边CV/CC控制电路的原边控制输出电流调节
- 低启动电流
- 通用输入范围内的高功率因数和低THD
- 通用输入市电电压范围内的紧密CC调节性能
- 消除控制环路补偿电路
- 内置加速启动
- 开路和重载检测
- 过压和短路保护
- 过流保护
- 经济高效的总功率因数校正LED驱动解决方案
应用领域
- LED照明单级功率因数校正电源
