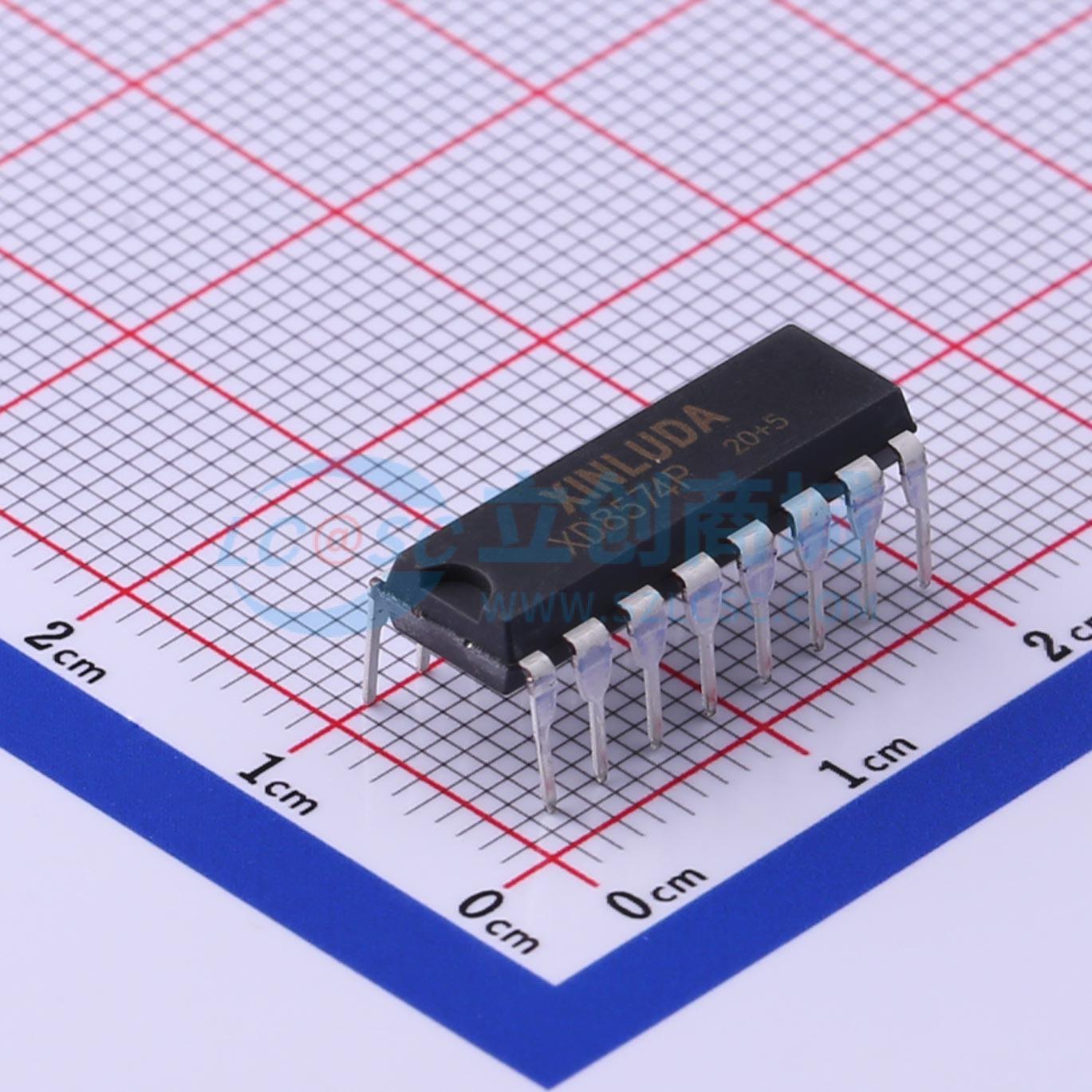

XD8574P
信路达 XL8574, XL8574A 远程8位I²C总线接口带中断的I/O扩展器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该设备(XL8574或XL8574A)通过两线双向I²C总线接口(串行时钟线(SCL)，串行数据线(SDA))提供通用远程I/O扩展。
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XD8574P
- 商品编号
- C561269
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.618克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C | |
| I/O 数量 | 8 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | 开漏 | |
| 灌电流(IOL) | 25mA | |
| 拉电流(IOH) | 1mA |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 100kHz | |
| 支持设备数量 | 8 | |
| 静态电流(Iq) | 2.5uA | |
| 功能特性 | 内置LED驱动；复位功能；级联与地址扩展 | |
| 工作电压 | 2.3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
该设备（XL8574或XL8574A）通过两线双向I²C总线接口（串行时钟线SCL，串行数据线SDA）提供通用远程I/O扩展。该设备由8个准双向端口、100kHz I²C总线接口、3个硬件地址输入和中断输出组成，工作电压范围为2.5V至6.0V。准双向端口可独立分配为输入以监控中断状态或键盘，或作为输出以激活LED等指示设备。系统主机可通过单个寄存器从输入端口读取数据或向输出端口写入数据。该设备典型静态电流消耗为2.5μA，非常适合移动应用，且锁存输出端口可直接驱动LED。XL8574和XL8574A除从地址的固定部分不同外，其他方面相同。3个硬件地址引脚（A0、A1和A2）允许每个设备的8个实例在同一I²C总线上，因此同一I²C总线上最多可连接16个这种I/O扩展器XL8574/8574A，支持多达128个I/O（例如128个LED）。低电平有效开漏中断输出（INT）可连接到MCU的中断逻辑，当任何输入状态与其对应的输入端口寄存器状态不同时激活。它用于向MCU指示输入状态已改变，且无需MCU通过I²C总线持续轮询输入寄存器即可对设备进行查询。内部上电复位（POR）将I/O初始化为具有100μA弱内部上拉电流源的输入，I/O为高逻辑电平。
商品特性
- I²C总线到并行端口扩展器
- 100kHz I²C总线时钟频率（标准模式I²C总线）
- 工作电源电压2.5V至6.0V，具有非过压耐受I/O，通过100μA电流源连接到VCC
- 低待机电流（典型值2.5μA）
- 8位远程I/O引脚，上电默认设置为输入
- 锁存输出可直接驱动LED
- 总封装灌电流能力为80mA
- 开漏低电平有效中断输出
- 通过3个硬件地址引脚寻址，最多可使用8个设备
- 工作温度范围为 -40°C至 +85°C
- 提供的封装形式：DIP16、SO16W、SSOP20
- 闩锁测试符合JEDEC标准JESD78，超过100mA
- ESD保护超过JESD 22标准，2000V HBM、200V MM和1000V CDM
应用领域
- LED标识和显示屏
- 服务器
- 键盘
- 工业控制
- 医疗设备
