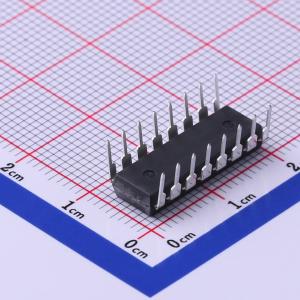

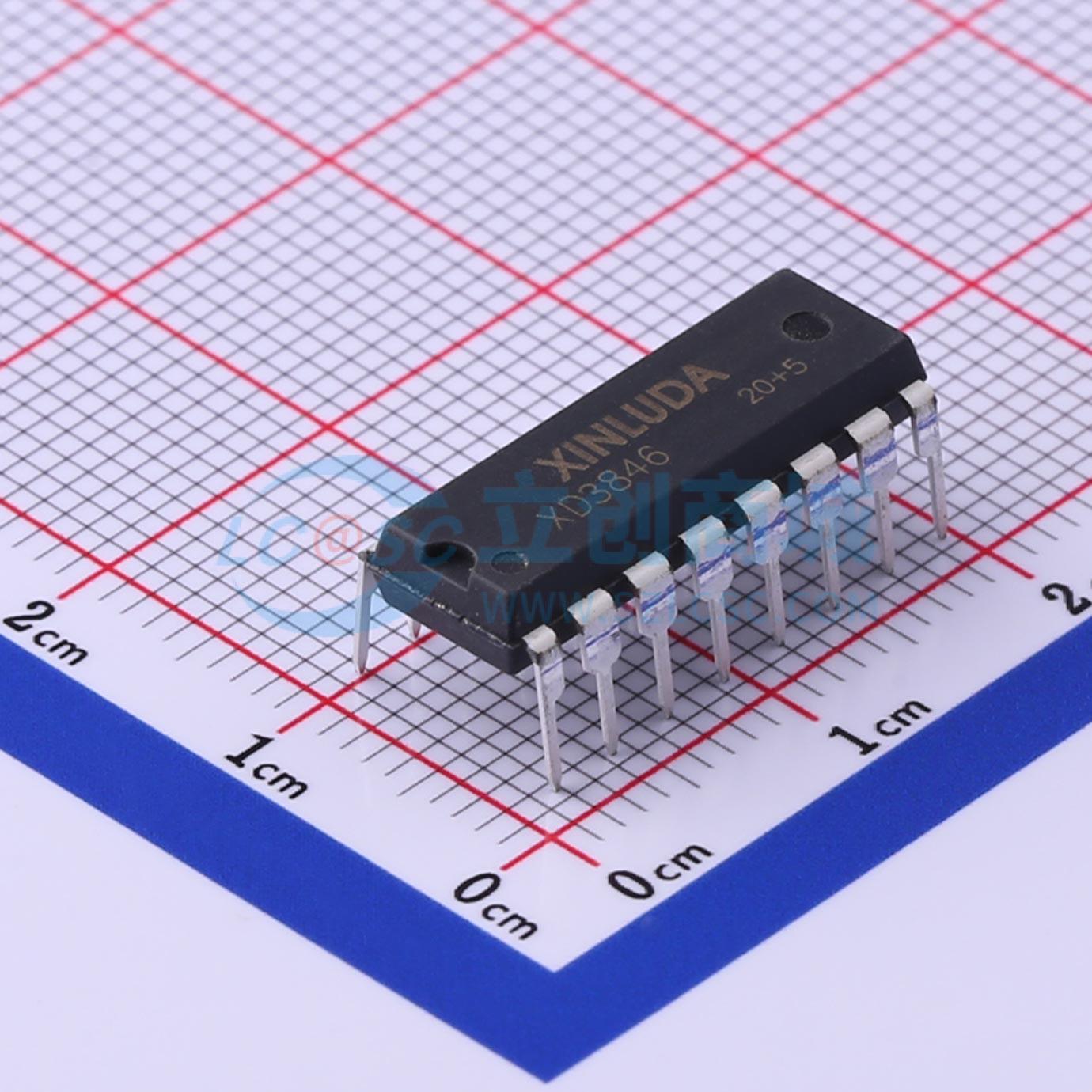

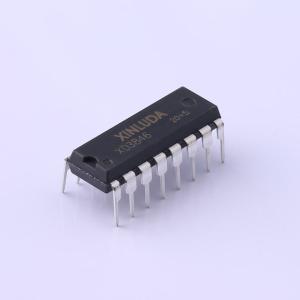

XD3846
开关控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 功能类型：升降压型 同步整流：是 输出通道数：2 拓扑结构：推挽；半桥；反激；升压式；正激 输入电压：6.95V~40V 开关频率：500kHz 占空比(最大值)：50% @(TA) 电流模式 PWM 控制器
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XD3846
- 商品编号
- C561275
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.669克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 推挽式 |
商品概述
XL/XD3846系列控制设备具备实现固定频率、电流模式控制方案所需的所有特性，同时将外部元件数量降至最低。该技术的卓越性能体现在改善的线性调整率、增强的负载响应特性以及更简单、更易于设计的控制环路。拓扑优势包括固有的逐脉冲限流能力、推挽式转换器的自动对称校正，以及在保持均流的同时实现电源模块并联的能力。 保护电路除软启动功能外，还包括内置欠压锁定和可编程限流功能。此外，还具备关断功能，可实现自动重启的完全关断或锁定电源关闭。XL/XD3846在关断状态下具有低输出特性。 其他特性包括全锁存操作、双脉冲抑制、截止时间调整能力以及±1%微调的带隙基准。
商品特性
- 自动前馈补偿
- 可编程逐脉冲限流
- 推挽配置下的自动对称校正
- 增强的负载响应特性
- 模块化电源系统的并联运行能力
- 具有宽共模范围的差分电流检测放大器
- 双脉冲抑制
- 400 mA（峰值）图腾柱输出
- ±1%带隙基准
- 欠压锁定
- 软启动功能
- 关断端子
- 500 kHz工作频率
应用领域
- 电信电源转换器
- 工业电源转换器
