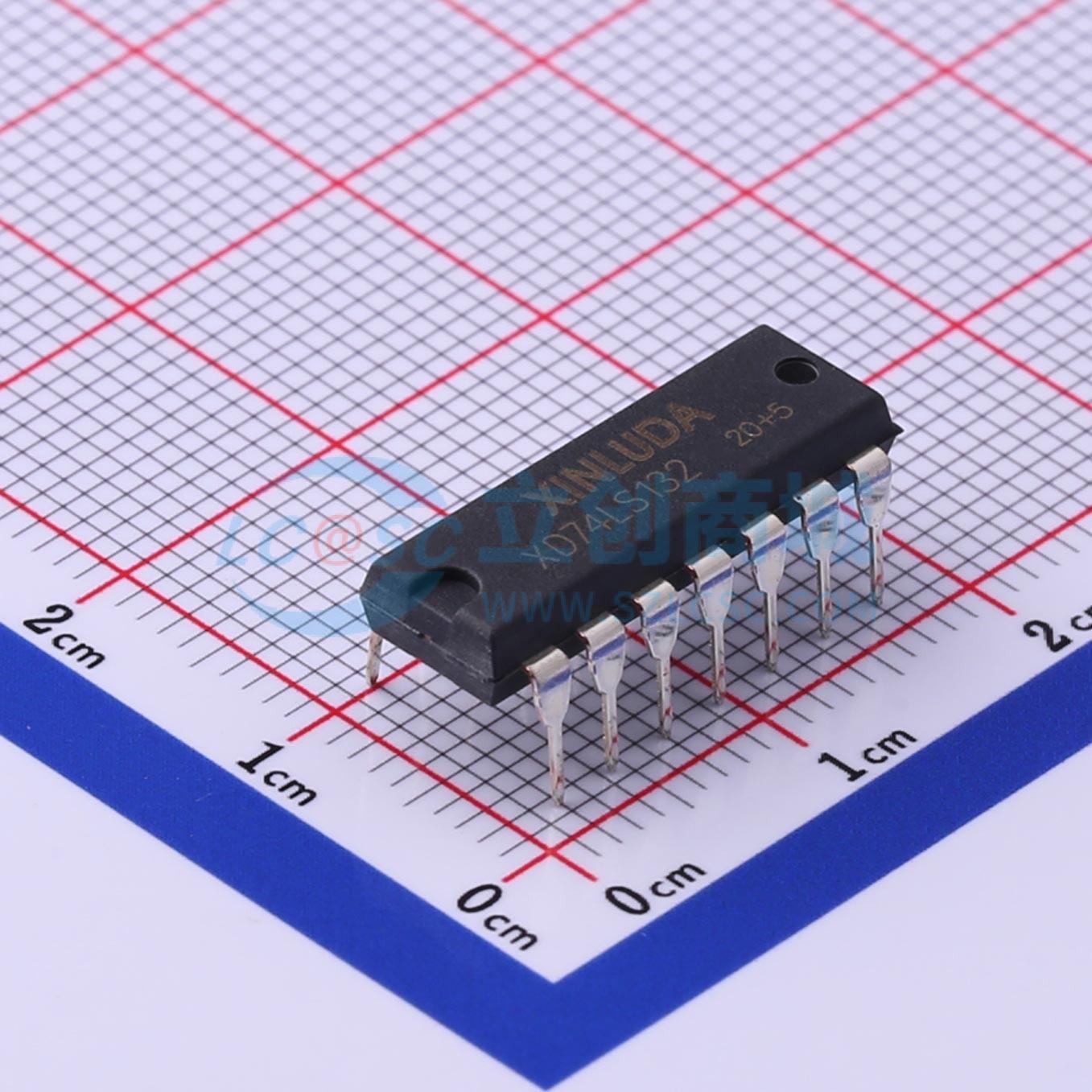

温馨提醒：图片仅供参考，商品以实物为准
XD74LS132
四组2输入正与非施密特触发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 每个电路用作 2 输入与非门，但由于施密特作用，它对于正向 (VT+) 和负向 (VT-) 信号具有不同的输入阈值电平。这些电路具有温度补偿功能，可以从最慢的输入斜坡触发，并且仍然提供清晰、无抖动的输出信号。该电路的工作温度范围为 0℃ 至 70℃。
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XD74LS132
- 商品编号
- C561283
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.607克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 2 | |
| 工作电压 | 4.75V~5.25V | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.7V~3.4V | |
| 输出低电平(VOL) | 350mV~500mV | |
| 系列 | 74LS | |
| 传播延迟(tpd) | 22ns@5V,15pF | |
| 工作温度 | 0℃~+70℃ | |
| 输入通道数 | 2 |
