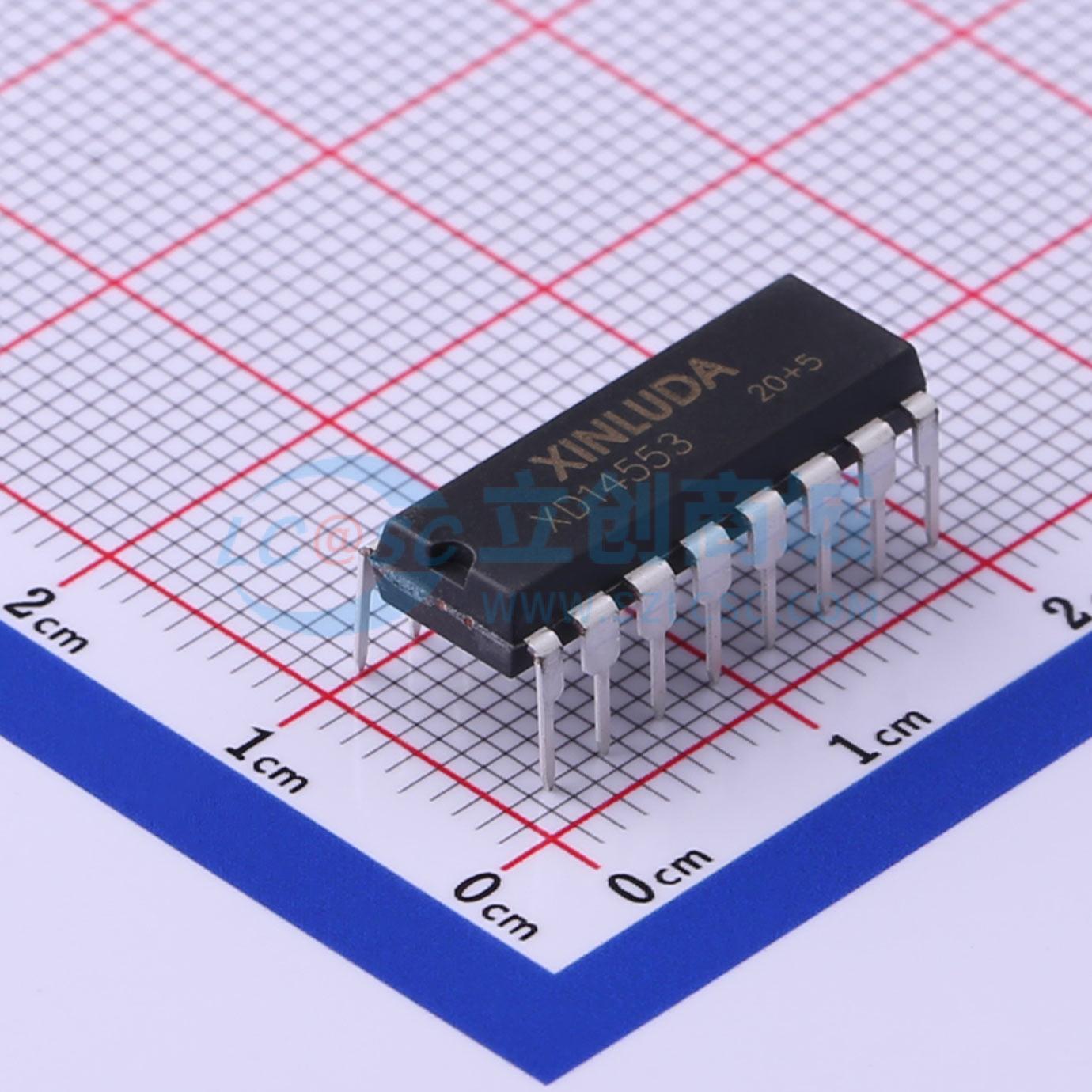

温馨提醒：图片仅供参考，商品以实物为准
XD14553
计数器移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 计数器 IC BCD 计数器 1 个元件 4 钻头 负边沿
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XD14553
- 商品编号
- C561272
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | BCD计数器 | |
| 计时方向 | - | |
| 工作电压 | - | |
| 元件数 | 3 | |
| 触发沿 | 下降沿 |
| 属性 | 参数值 | |
|---|---|---|
| 计时方式 | 同步 | |
| 计数速率 | 1.5MHz | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 200ns | |
| 耗散功率(Pd) | 500mW | |
| 功能特性 | 复位功能；计数值锁存；级联计数器 |
商品概述
XD14553三位BCD计数器由3个负边沿触发的BCD计数器组成，这些计数器同步级联。每个计数器的输出端都有一个四位锁存器，可存储任意给定的计数值。然后，信息通过时分复用，一次提供一个BCD数字。数字选择输出用于显示控制。所有输出均与TTL兼容。片上振荡器提供低频扫描时钟，驱动多路复用器输出选择器。该器件用于仪器计数器、时钟显示、数字面板仪表，也可作为通用逻辑应用的构建模块。
商品特性
- TTL兼容输出
- 片上振荡器
- 可级联
- 时钟禁用输入
- 脉冲整形允许输入时钟的上升时间非常缓慢
- 输出锁存器
- 主复位
应用领域
- 仪器计数器
- 时钟显示
- 数字面板仪表
- 通用逻辑应用
