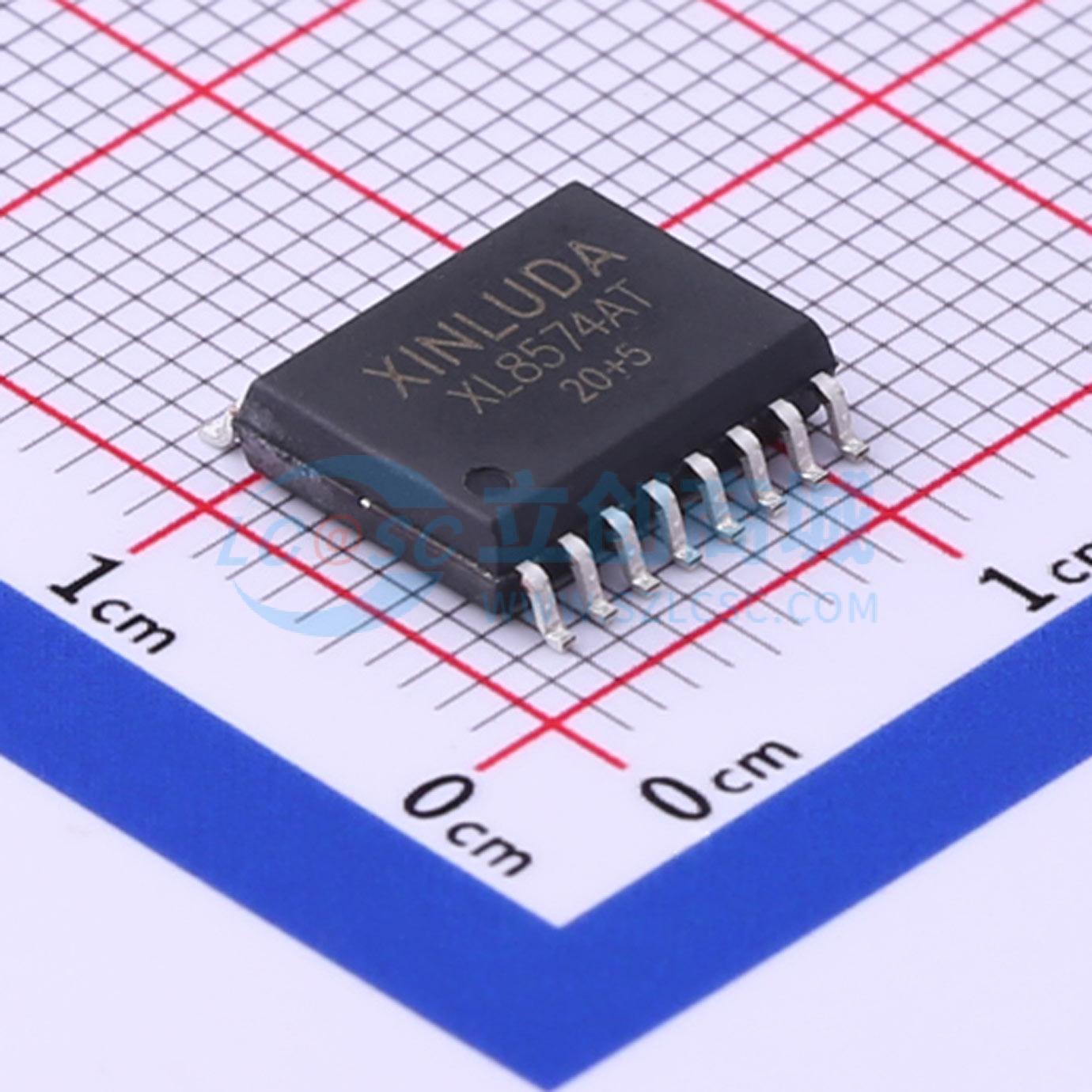

温馨提醒：图片仅供参考，商品以实物为准
XL8574AT
信路达 XL8574, XL8574A 远程8位I²C总线接口带中断的I/O扩展器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该设备(XL8574或XL8574A)通过两线双向I²C总线接口(串行时钟线(SCL)，串行数据线(SDA))提供通用远程I/O扩展。
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL8574AT
- 商品编号
- C561270
- 商品封装
- SOP-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.783克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C | |
| I/O 数量 | 8 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | 开漏 | |
| 灌电流(IOL) | 25mA | |
| 拉电流(IOH) | 1mA |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 100kHz | |
| 支持设备数量 | 8 | |
| 静态电流(Iq) | 2.5uA | |
| 功能特性 | 内置LED驱动；复位功能；级联与地址扩展 | |
| 工作电压 | 2.3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
该设备（XL8574或XL8574A）通过两线双向I²C总线接口（串行时钟线SCL、串行数据线SDA）提供通用远程I/O扩展。该设备由8个准双向端口、100kHz I²C总线接口、3个硬件地址输入和中断输出组成，工作电压为2.5V至6.0V。准双向端口可独立分配为输入以监控中断状态或键盘，或作为输出以激活LED等指示设备。系统主机可通过单个寄存器从输入端口读取或向输出端口写入。2.5μA（典型值，静态）的低电流消耗非常适合移动应用，锁存输出端口可直接驱动LED。XL8574和XL8574A相同，只是从地址的固定部分不同。3个硬件地址引脚（A0、A1和A2）允许每个设备的8个在同一I²C总线上，因此同一I²C总线上最多可有16个此类I/O扩展器XL8574/8574A，支持多达128个I/O（例如128个LED）。低电平有效开漏中断输出（INT）可连接到MCU的中断逻辑，当任何输入状态与其对应的输入端口寄存器状态不同时激活。它用于向MCU指示输入状态已改变，并且无需MCU通过I²C总线持续轮询输入寄存器即可对设备进行查询。内部上电复位（POR）将I/O初始化为具有100μA弱内部上拉电流源的输入，I/O为高逻辑电平。
商品特性
- I²C总线到并行端口扩展器，100kHz I²C总线时钟频率（标准模式I²C总线）
- 工作电源电压2.5V至6.0V，具有非过压耐受I/O，通过100μA电流源连接到VCC
- 低待机电流（典型值2.5μA）
- 8位远程I/O引脚，上电默认输入
- 锁存输出可直接驱动LED
- 总封装灌电流能力为80mA
- 开漏低电平有效中断输出
- 通过3个硬件地址引脚寻址，最多可使用8个设备
- 工作温度范围为 -40°C至 +85°C
- 提供封装：DIP16、SO16W、SSOP20
- 闩锁测试符合JEDEC标准JESD78，超过100mA
- ESD保护超过JESD 22，2000V HBM、200V MM和1000V CDM
应用领域
- LED标志和显示器
- 服务器
- 键盘
- 工业控制
- 医疗设备
