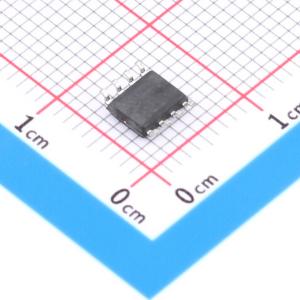

温馨提醒：图片仅供参考，商品以实物为准
MSN4686
Maspower MSN4686 MSN4686 N+P沟道MOSFET 45V/-35V 5A/-3.5A SOP-8
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MSN4686 MSN4686 N+P沟道MOSFET 互补型N+P沟道MOSFET，N管45V/5A，P管-35V/-3.5A，支持4.5V逻辑电平直接驱动，低导通损耗，适用于DC/DC转换及LCD背光逆变。
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSN4686
- 商品编号
- C55042348
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1.388克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 45V；35V | |
| 连续漏极电流(Id) | 3.5A；5A | |
| 导通电阻(RDS(on)) | 66mΩ@10V；75mΩ@10V | |
| 耗散功率(Pd) | 1.3W | |
| 阈值电压(Vgs(th)) | 1.5V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 19nC；22nC | |
| 输入电容(Ciss) | 1.225nF；1.65nF | |
| 反向传输电容(Crss) | 70pF；65pF | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 80pF；85pF | |
| 栅极电压(Vgs) | ±25V |
