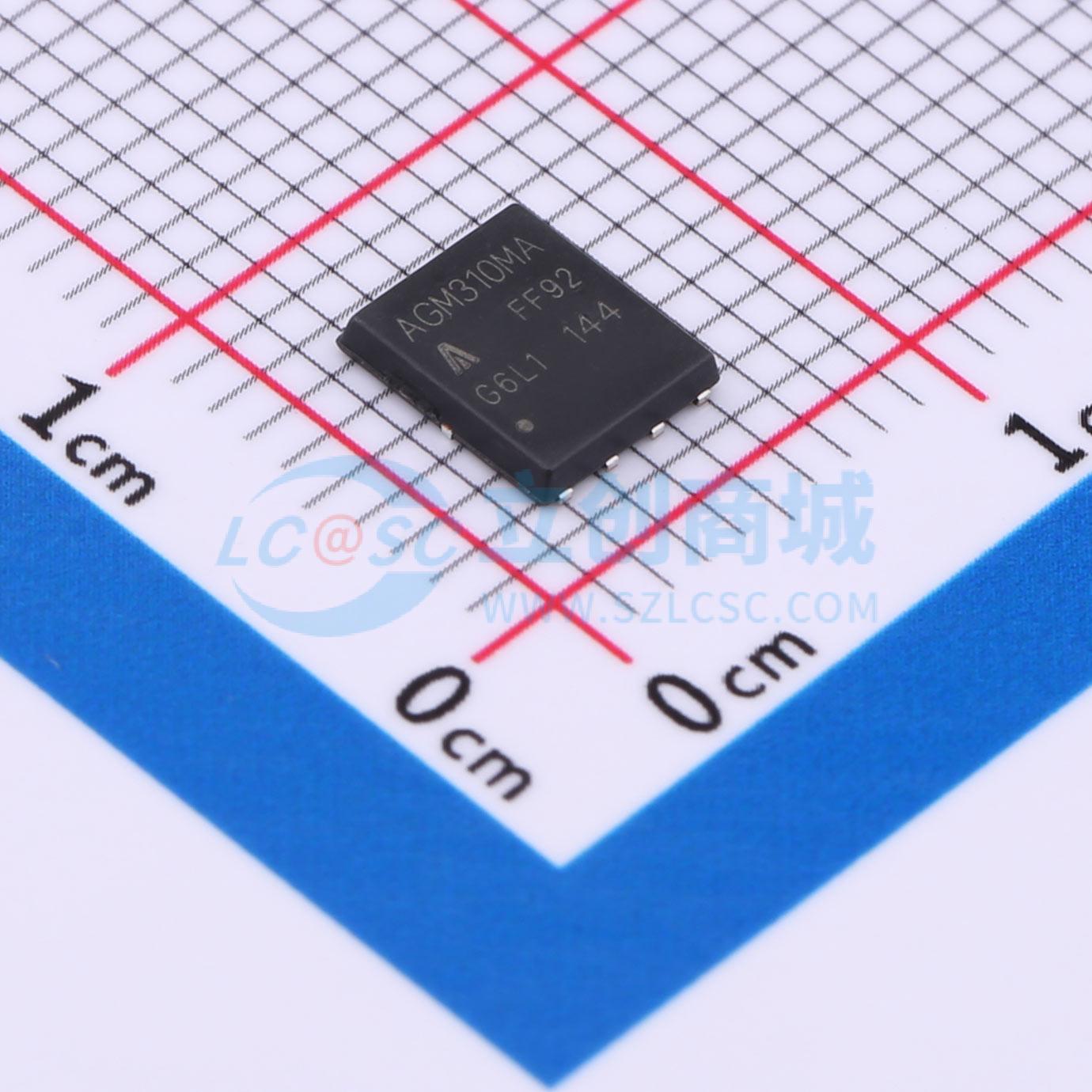

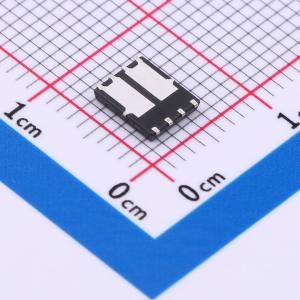

温馨提醒：图片仅供参考，商品以实物为准
AGM310MA
1个N沟道+1个P沟道 耐压:30V 电流:23A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AGM310MA将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM310MA
- 商品编号
- C5184857
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V；30V | |
| 连续漏极电流(Id) | 23A；18A | |
| 导通电阻(RDS(on)) | 11mΩ@10V；24mΩ@10V | |
| 耗散功率(Pd) | 28W；28W | |
| 阈值电压(Vgs(th)) | 1.6V@250uA；1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 16nC@10V；12nC@10V | |
| 输入电容(Ciss) | 850pF；860pF | |
| 反向传输电容(Crss) | 88pF；98pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 130pF；112pF |
商品概述
AGM405Q将先进的超级沟槽II代MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。 该器件非常适合用于负载开关和电池保护应用。
商品特性
- 先进的高单元密度沟槽技术
- 低RDS(ON)，可最大程度降低传导损耗
- 低栅极电荷，实现快速开关
- 低热阻
- 100%雪崩测试
- 100% DVDS测试
应用领域
- MB/VGA Vcore-开关电源二次侧同步整流-负载点应用-无刷直流电机驱动器
