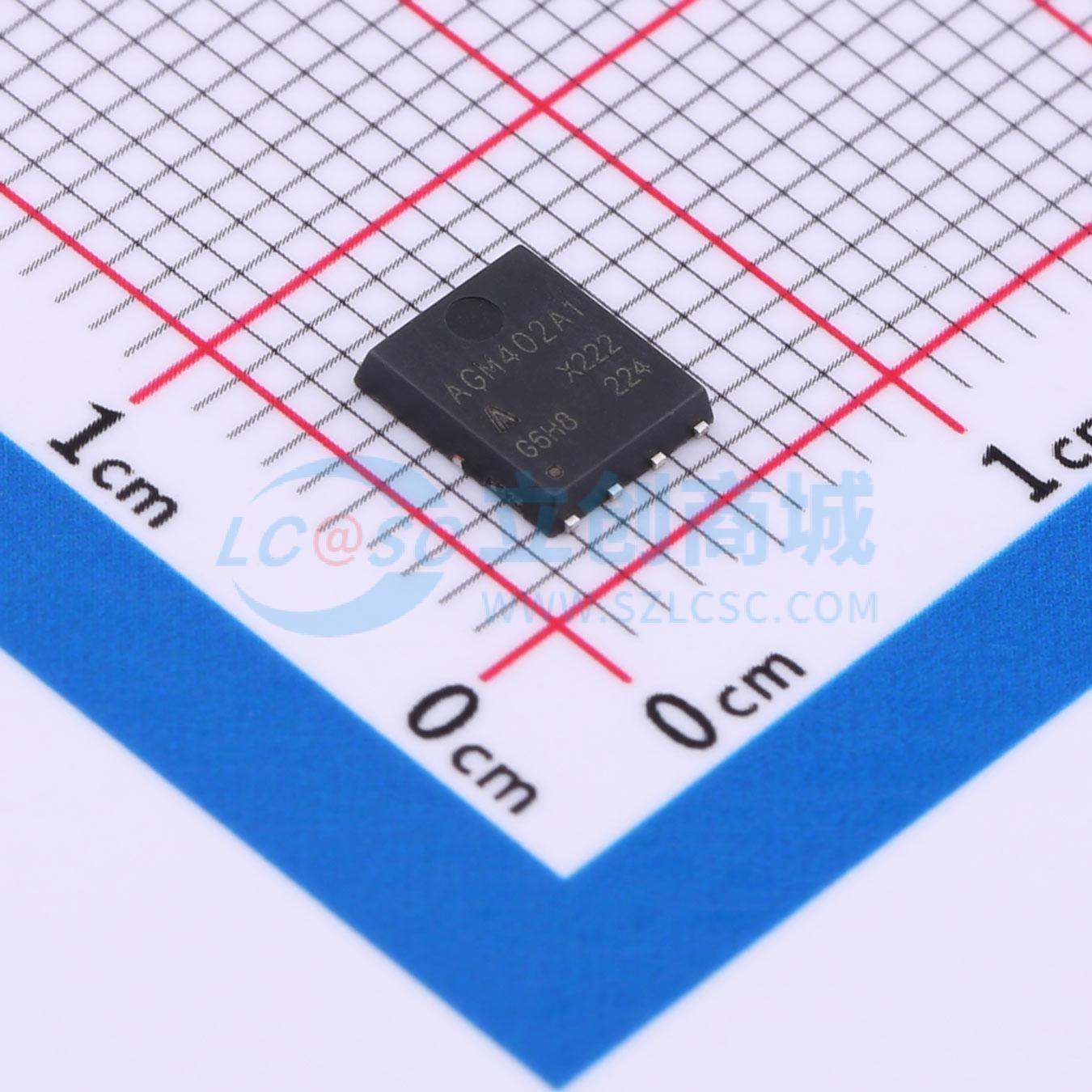

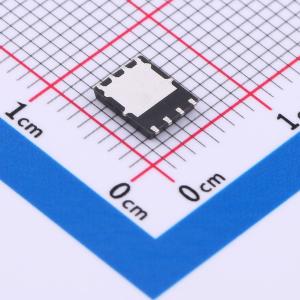

温馨提醒：图片仅供参考，商品以实物为准
AGM402A1
1个N沟道 耐压:40V 电流:140A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BLDC(无刷电机)推荐料,Vds=40V Id=140A Rds=2.3mΩ(3.1mΩ最大)DFN5x6封装；
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM402A1
- 商品编号
- C5184862
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 140A | |
| 导通电阻(RDS(on)) | 2.3mΩ@10V | |
| 耗散功率(Pd) | 104W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V@250uA | |
| 栅极电荷量(Qg) | 73nC@10V | |
| 输入电容(Ciss) | 5.886nF | |
| 反向传输电容(Crss) | 365pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 449pF |
商品特性
- 采用高密单元设计，实现极低的漏源导通电阻（RDS(ON)）。
- 出色的导通电阻和最大直流电流承载能力
