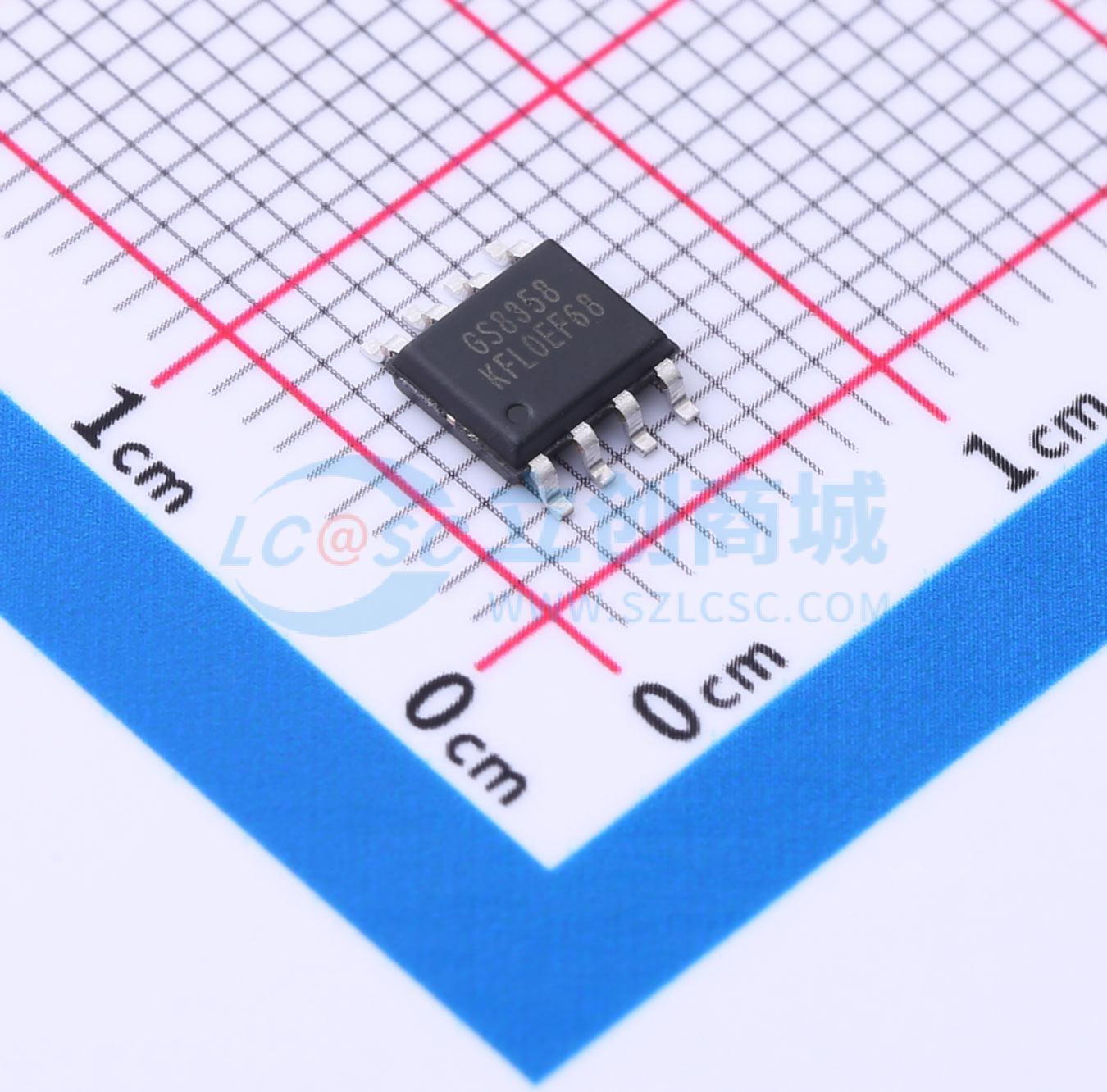

GS8358-SR
低压低功耗运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GS8358是一款单电源、低功耗CMOS双运算放大器；这些放大器的带宽为1MHz，具备轨到轨输入和输出能力，可在2.1V至5.5V的单电源下工作。
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS8358-SR
- 商品编号
- C5179652
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 7.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 2.7uV/℃ | |
| 压摆率(SR) | 600V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 27nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 40uA | |
| 输出电流 | 84mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.1V~5.5V |
商品概述
GS8358 是一款单电源、低功耗 CMOS 双运算放大器；这些放大器带宽为 1MHz，具备轨到轨输入和输出能力，可在 2.1V 至 5.5V 的单电源下工作。单芯片内双运算放大器的典型静态电源电流低至 80µA，输入偏置电流极低，仅为 1pA，使其成为低失调、低功耗和高阻抗应用（如烟雾探测器、光电二极管放大器和其他传感器）的理想选择。GS8358 提供 SOP8 和 MSOP8 封装。在所有电源电压下，其扩展温度范围为 -40℃ 至 +125℃，为设计提供了更大的灵活性。
商品特性
- 单电源工作电压范围：+2.1V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积：1MHz（典型值）
- 低输入偏置电流：1pA（典型值）
- 低失调电压：通道 A：±3.5mV（最大值）；通道 B：+5mV（典型值）
- 静态电流：每个放大器 40µA（典型值）
- 工作温度范围：-40℃ ~ +125℃
- 内置 RF 抗 EMI 滤波器
- 小封装：GS8358 提供 SOP-8、MSOP-8 封装
应用领域
- ASIC 输入或输出放大器
- 传感器接口
- 医疗通信烟雾探测器
- 音频输出
- 压电换能器放大器
- 医疗仪器便携式系统
