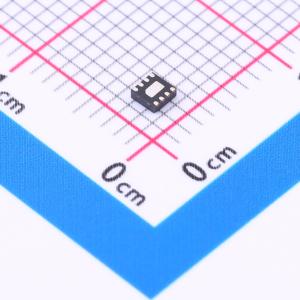

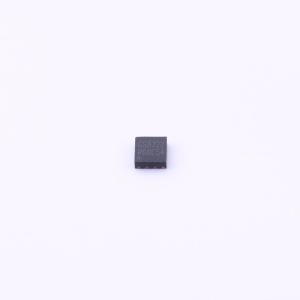

温馨提醒：图片仅供参考，商品以实物为准
GS8722-FR
低压低噪声运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有11MHz的高增益带宽积、9V/μs的压摆率，在5V时每个放大器的静态电流为1.1mA。设计用于在低电压和低噪声系统中提供最佳性能，能为重负载提供轨到轨输出摆幅。输入共模电压范围包括地，最大输入失调电压为3.5mV。工作温度范围为 -40℃至+125℃，工作范围为2.1V至5.5V。
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS8722-FR
- 商品编号
- C5179658
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 7.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 11MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 2.4uV/℃ | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 8nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 82dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.1mA | |
| 输出电流 | 55mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.1V~5.5V | |
| 双电源(Vee~Vcc) | -1.05V~2.75V |
商品概述
GS872X具有11MHz的高增益带宽积、9V/μs的压摆率，在5V电压下每个放大器的静态电流为1.1mA。GS872X专为在低电压、低噪声系统中提供最佳性能而设计。它们能在重载情况下实现轨到轨输出摆幅。输入共模电压范围包含地，GS872X的最大输入失调电压为3.5mV。它们在扩展工业温度范围（-40℃至+125℃）内有明确的性能指标。工作电压范围为2.1V至5.5V。GS8721单运放提供绿色SC70 - 5、SOT23 - 5和SOP - 8封装。GS8722双运放提供绿色SOP - 8、MSOP - 8、TSSOP - 8和DFN2*2 - 8封装。GS8724四运放提供绿色SOP - 14和TSSOP - 14封装。
商品特性
- 单电源供电，电压范围为+2.1V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积：11MHz（典型值）
- 低输入偏置电流：1pA（典型值）
- 低失调电压：3.5mV（最大值）
- 高压摆率：9V/μs
- 2V阶跃下达到0.1%的建立时间：0.3μs
- 低噪声：8nV/√Hz @10kHz
- 静态电流：每个放大器1.1mA（典型值）
- 工作温度：-40℃ ~ +125℃
- 小封装：GS8721提供SOT23 - 5、SOP - 8和SC70 - 5封装
- GS8722提供SOP - 8、MSOP - 8、TSSOP - 8和DFN2*2 - 8封装
- GS8724提供SOP - 14和TSSOP - 14封装
- GS8721提供SOT23 - 6、SC70 - 6和SOP - 8封装
应用领域
- 传感器
- 有源滤波器
- 蜂窝电话和无绳电话
- 笔记本电脑和个人数字助理
- 音频
- 手持式测试设备
- 电池供电仪器
- A/D转换器
