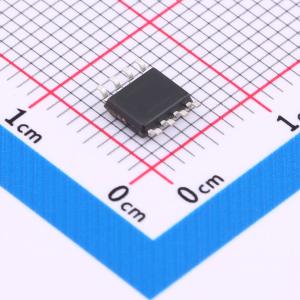

温馨提醒：图片仅供参考，商品以实物为准

GS8626-SR

低压低噪声运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GS862X具有20MHz的高增益带宽积、17V/μs的压摆率，在5V电压下每个放大器的静态电流为2.2mA。GS862X专为在低电压、低噪声系统中实现最佳性能而设计。
品牌名称: Gainsil(聚洵)
商品型号: GS8626-SR
商品编号: C5179660
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	双路
	最大电源宽度(Vdd-Vss)	7.5V
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBP)	20MHz
	输入失调电压(Vos)	3.9mV
	输入失调电压温漂(Vos TC)	2.4uV/℃
	压摆率(SR)	17V/us
	输入偏置电流(Ib)	3.5pA

	属性	参数值
	输入失调电流(Ios)	1pA
	噪声密度(eN)	7nV/√Hz@10kHz
	共模抑制比(CMRR)	82dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	2.2mA
	输出电流	70mA
	工作温度	-40℃~+125℃
	单电源	2.5V~5.5V
	双电源(Vee~Vcc)	-2.75V~-1.25V；1.25V~2.75V

商品概述

GS862X具有20MHz的高增益带宽积、17V/μs的压摆率，在5V电压下每个放大器的静态电流为2.2mA。GS862X专为在低电压和低噪声系统中提供最佳性能而设计。它们能够在重载情况下实现轨到轨输出摆幅。输入共模电压范围包含地，GS862X的最大输入失调电压为3.5mV。它们在扩展工业温度范围（-40℃至+125℃）内有明确的规格。工作电压范围为2.5V至5.5V。GS8626双运放提供绿色SOP - 8和MSOP - 8封装。GS8628四运放提供绿色SOP - 14和TSSOP - 14封装。

商品特性

单电源供电，电压范围为+2.5V~+5.5V
轨到轨输入/输出
增益带宽积：20MHz（典型值）
低输入偏置电流：1pA（典型值）
低失调电压：3.5mV（最大值）
高压摆率：17V/μs
2V阶跃下达到0.1%的建立时间：0.2μs
低噪声：7nV/√Hz @10kHz
静态电流：每个放大器2.2mA（典型值）
工作温度：-40℃~+125℃
小封装：
GS8626提供SOP - 8和MSOP - 8封装
GS8628提供SOP - 14和TSSOP - 14封装

应用领域

传感器
有源滤波器
蜂窝电话和无绳电话
笔记本电脑和个人数字助理
音频
手持式测试设备
电池供电仪器
A/D转换器
