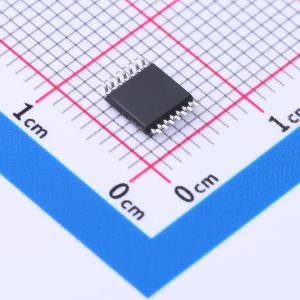

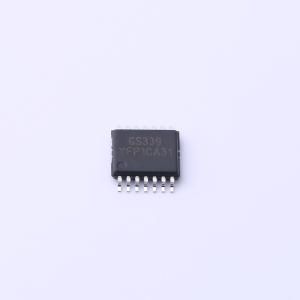

温馨提醒：图片仅供参考，商品以实物为准
GS339-TR
高压通用比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由四个独立的精密电压比较器组成，典型失调电压为 2.0mV，增益高。专为在宽电压范围内的单电源下工作而设计，也可采用双电源工作，且低电源电流消耗与电源电压的大小无关。与行业标准 339 兼容，GS339A 的输入失调电压比 GS339 更严格。GS339 有 SOP-14 和 TSSOP-14 封装，GS339A 有 SOP-14 封装。
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS339-TR
- 商品编号
- C5179675
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 四路 | |
| 输入失调电压(Vos) | 2mV | |
| 输入偏置电流(Ib) | 25nA | |
| 传播延迟(tpd) | 200ns | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开集 | |
| 输出模式 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 900uA | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | 1V~18V；-18V~-1V | |
| 输入失调电流(Ios) | 5nA | |
| 响应时间(tr) | 1.3us |
商品概述
GS339/339A由四个独立的精密电压比较器组成，典型失调电压为2.0mV，增益高。它们专为在宽电压范围内使用单电源供电而设计，也可使用双电源供电，且低电源电流消耗与电源电压大小无关。 GS339/339A系列与行业标准339兼容。 GS339A的输入失调电压比GS339更严格。 GS339提供SOP - 14和TSSOP - 14封装，GS339A提供SOP - 14封装。
商品特性
- 宽电源电压范围
- 单电源：2.0V至36V
- 双电源：±1.0V至±18V
- 低电源电流消耗：0.9mA
- 低输入偏置电流：25nA（典型值）
- 低输入失调电流：5.0nA（典型值）
- 低输入失调电压：±2.0mV（典型值）
- 输入共模电压范围包含地
- 差分输入电压范围等于电源电压
- 低输出饱和电压：4mA时为200mV
- 集电极开路输出
- 小封装：GS339/339A提供SOP - 14和TSSOP - 14封装
应用领域
- 电池充电器
- 无绳电话
- 开关电源
- DC - DC模块
- 电脑主板
- 通信设备
