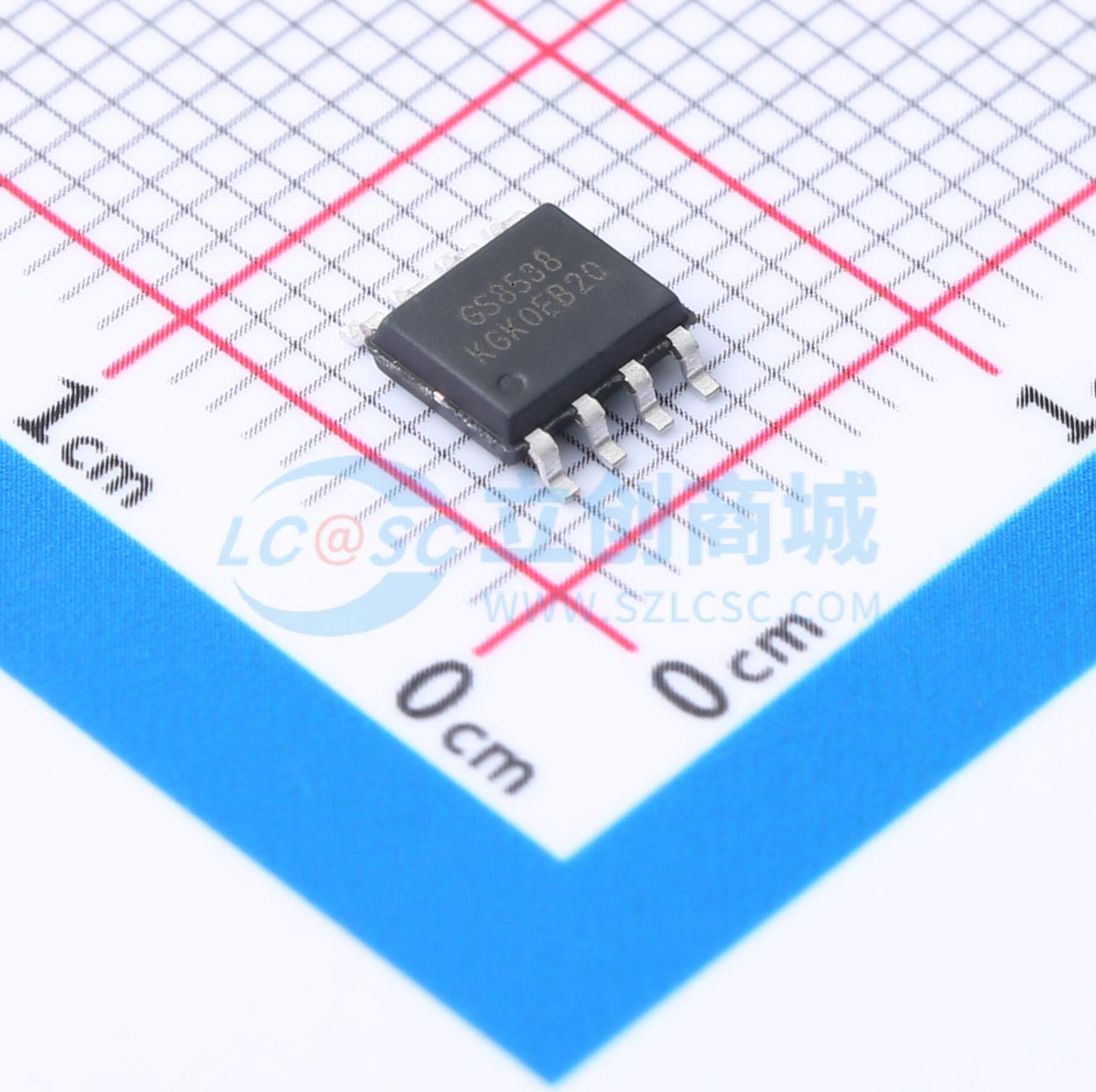

温馨提醒：图片仅供参考，商品以实物为准
GS8538-SR
低压零漂移运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GS853X 放大器是单电源/双电源/四电源、微功耗、零漂移 CMOS 运算放大器，其带宽为 1.6MHz，具备轨到轨输入和输出，单电源工作电压范围为 2.0V 至 5.5V。GS853X 采用自动调零技术，可提供极低的失调电压（最大小于 5μV），且在不同温度下几乎零漂移。每个放大器的静态电源电流低至 180μA，输入偏置电流极低，使其成为低失调、低功耗和高阻抗应用的理想选择
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS8538-SR
- 商品编号
- C5179662
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 1.5MHz | |
| 输入偏置电流(Ib) | 100pA | |
| 输入失调电压(Vos) | 5uV | |
| 共模抑制比(CMRR) | 100dB | |
| 压摆率(SR) | 0.8V/us | |
| 输出电流 | 50mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 27nV/℃ | |
| 静态电流(Iq) | 180uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2V~5.5V | |
| 双电源(Vee ~ Vcc) | 1V~2.75V；-2.75V~-1V | |
| 最大电源宽度(Vdd-Vss) | 8.5V | |
| 噪声密度(eN) | 96nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 10pA |
商品概述
GS853X 放大器是单/双/四电源、微功耗、零漂移 CMOS 运算放大器，该放大器带宽为 1.6MHz，具备轨到轨输入和输出，单电源工作电压范围为 2.0V 至 5.5V。GS853X 采用自动调零技术，可提供极低的失调电压（最大小于 5μV），且在不同温度下近乎零漂移。每个放大器的静态电源电流低至 180μA，输入偏置电流极低，使其成为低失调、低功耗和高阻抗应用的理想选择。GS853X 具有出色的共模抑制比（CMRR），且不存在传统互补输入级的交越问题。这种设计在驱动模数转换器（ADC）时性能卓越，不会降低差分线性度。 GS8537 单通道放大器提供 SOT23 - 5 和 SOP - 8 封装。GS8538 双通道放大器提供 MSOP - 8 和 SOP - 8 封装。GS8539 四通道放大器提供绿色 SOP - 14 和 TSSOP - 14 封装。在所有电源电压下，扩展温度范围为 - 40°C 至 + 125°C，为设计提供了更大的灵活性。
商品特性
- 单电源工作电压范围：+2.0V~+5.5V
- 轨到轨输入/输出
- 增益带宽积：1.6MHz（典型值@25°C）
- 低失调电压：5µV（最大值@25°C）
- 静态电流：每个放大器 180uA（典型值）
- 工作温度：-40°C~+125°C
- 零漂移：0.027μV/°C（典型值）
- 内置射频抗电磁干扰（EMI）滤波器
- 小封装：
- GS8537 提供 SOT23 - 5 和 SOP - 8 封装
- GS8538 提供 SOP - 8 和 MSOP - 8 封装
- GS8539 提供 SOP - 14 和 TSSOP - 14 封装
应用领域
- 传感器应用
- 体重秤传感器
- 电子秤
- 手持式测试设备
- 机顶盒
- 便携式/电池供电应用
- 温度传感器
- 笔记本电脑/TFT 面板
