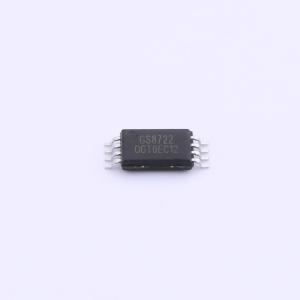

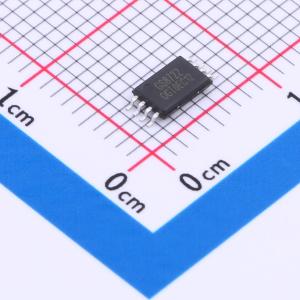

温馨提醒：图片仅供参考，商品以实物为准
GS8722-TR
低压低噪声运算放大器
- 描述
- 具有 11MHz 的高增益带宽积、9V/μs 的压摆率，在 5V 时每个放大器的静态电流为 1.1mA。旨在为低电压和低噪声系统提供最佳性能。提供轨到轨输出摆幅以驱动重载。输入共模电压范围包括地，最大输入失调电压为 3.5mV。工作温度范围为 -40℃ 至 +125℃，工作电压范围为 2.1V 至 5.5V。单通道版本采用绿色 SC70-5、SOT23-5 和 SOP-8 封装；双通道版本采用绿色 SOP-8、MSOP-8 和 TSSOP-8 封装；四通道版本采用绿色 SOP-14 和 TSSOP-14 封装。
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS8722-TR
- 商品编号
- C5179659
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 7.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 11MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 15uV/℃ | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 8nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 64dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.1mA | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.1V~5.5V | |
| 双电源(Vee~Vcc) | 1.05V~2.75V；-2.75V~-1.05V |
应用领域
- 传感器
- 有源滤波器
- 手机和无绳电话
- 笔记本电脑和PDA
- 音频
- 手持测试设备
- 电池供电的仪器
- A/D转换器
