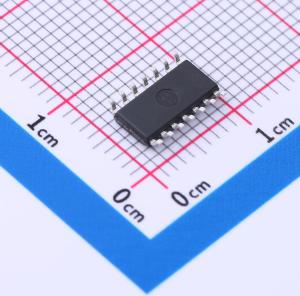

温馨提醒：图片仅供参考，商品以实物为准
GS8524-SR
低压低功耗运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有 150KHz 的高增益带宽积、0.07V/μs 的压摆率和 5V 下每个放大器 5.5μA 的静态电流。设计用于在低电压和低噪声系统中提供最佳性能，提供轨到轨输出摆幅，输入共模电压范围包括地，最大输入失调电压为 3.5mV。工作温度范围为 -40℃ 至 +125℃，工作电压范围为 2.1V 至 5.5V。
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS8524-SR
- 商品编号
- C5179656
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 7.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 150kHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 70V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 44nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 114dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 5.5uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.1V~5.5V |
