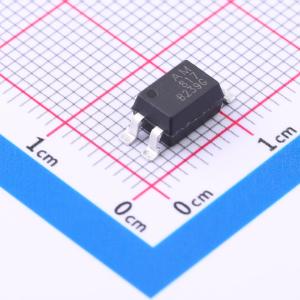

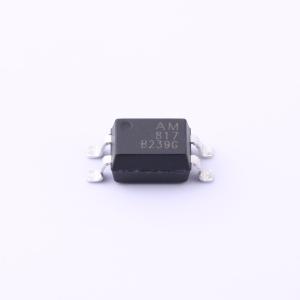

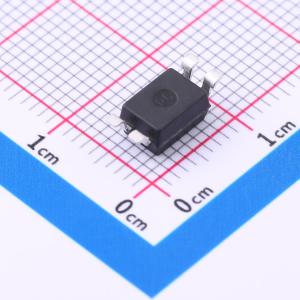

AM817S(B)(T1)-FG
光耦817
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4-pin DIP晶体管光电耦合器
- 品牌名称
- Amicc(欧密格光电)
- 商品型号
- AM817S(B)(T1)-FG
- 商品编号
- C5179649
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.4V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV@20mA,1mA | |
| 上升时间(tr) | 6us | |
| 下降时间 | 8us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 260% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
AM817系列器件均由红外发光二极管和光电晶体管探测器光耦合组成。 它们采用4引脚DIP封装，有两种形式（DIP、SMD）。
商品特性
- 电流传输比（CTR：IF = 5mA、VCE = 5V时为50~600%）
- 高输入 - 输出隔离电压（Viso = 5,000Vrms）
- 爬电距离 > 7.62mm
- 工作温度高达 +110℃
应用领域
- 可编程控制器
- 家用电器，如空调、风扇、热水器等
- 工业控制、测量仪器
- 开关电源、智能电表
