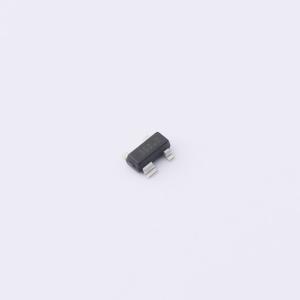

G693L293TCUf

G692/G693 是微处理器（µP）监控电路，用于监控 µP 和数字系统中的电源。当与 +5V、+3.3V、+3.0V 供电电路配合使用时，它们通过省去外部元件和调节环节，实现了出色的电路可靠性和低成本。G692/G693 还提供消抖手动复位输入。

这些电路执行单一功能：只要 VCC 电源电压降至预设阈值以下，它们就会发出复位信号，并在 VCC 升至复位阈值以上后，至少保持 140ms 的复位信号。有适用于各种电源电压的复位阈值可供选择。

G693L 具有漏极开路输出级，而 G692 具有推挽输出。G693L 的漏极开路 RESET 输出需要一个上拉电阻，该电阻可以连接到高于 VCC 的电压。

G692L 具有低电平有效的 RESET 输出，而 G692H 具有高电平有效的 RESET 输出。复位比较器设计为忽略 VCC 上的快速瞬变，并且保证在 VCC 低至 1V 时，输出处于正确的逻辑状态。

低电源电流使 G692/G693 非常适合用于便携式设备。G692/G693 提供 SOT - 143、SC - 70 - 5、SOT - 23 - 5 封装。

• 精确监控 +3V、+3.3V 和 +5V 电源电压
• 全温度范围规格齐全
• 提供三种输出配置 推挽式 RESET 输出（G692L） 推挽式 RESET 输出（G692H） 漏极开路 RESET 输出（G693L）
• 最小上电复位脉冲宽度为 140ms
• 电源电流为 14µA
• 保证在 VCC = +1V 时复位有效
• 电源瞬态抗扰性
• 无需外部元件
• 手动复位输入
• SOT - 143、SC - 70 - 5 和 SOT - 23 - 5 封装
• 阈值精度为 2%

• 计算机
• 控制器
• 智能仪器
• 关键 µP 和 µc 电源监控
• 便携式/电池供电设备
• 汽车
