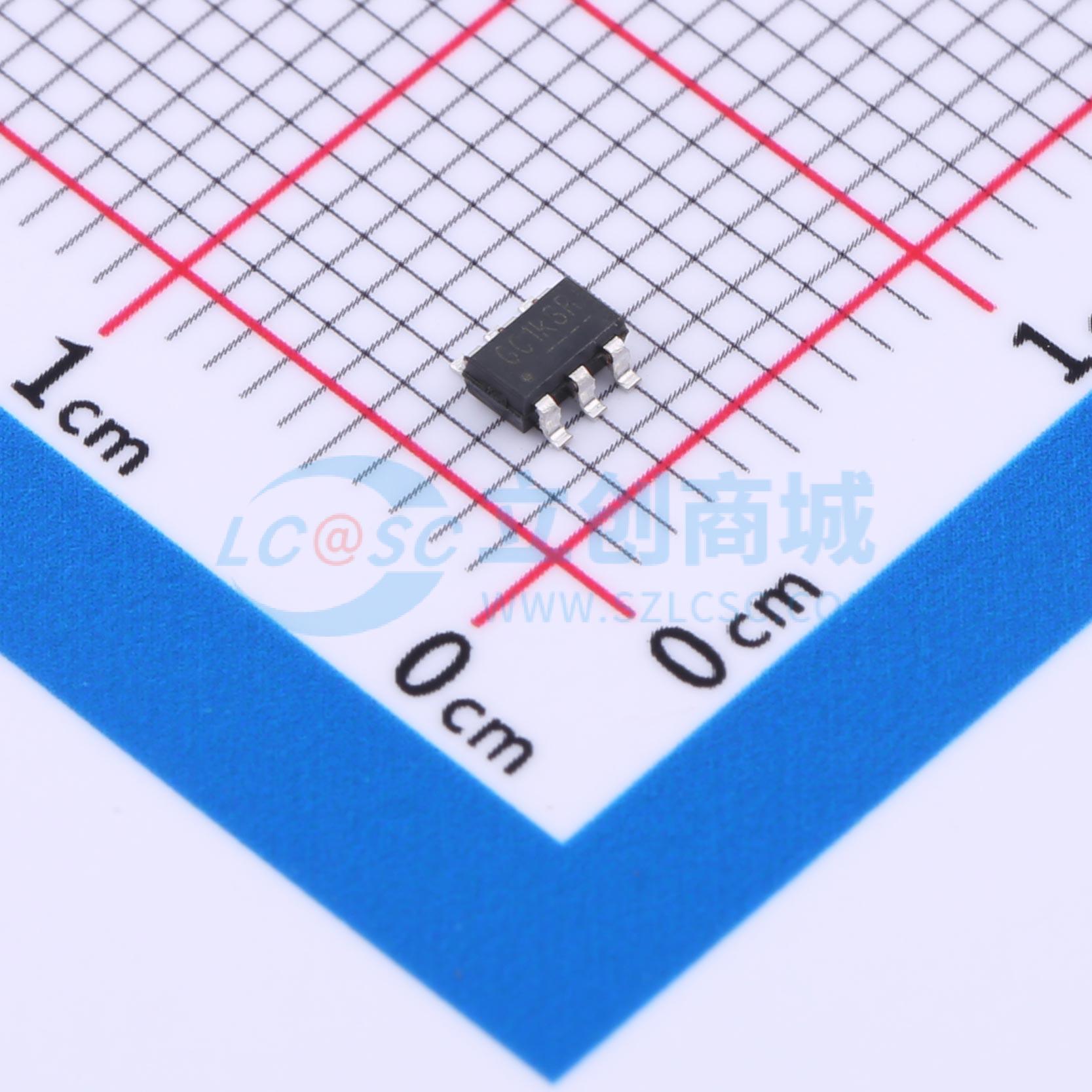

温馨提醒：图片仅供参考，商品以实物为准
FR9205S6
18V输入，2A输出同步降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FR9205是一款具有快速恒定导通时间控制模式的同步降压DC/DC转换器,支持4.5V至18V的输入电压范围和2A的连续负载电流。该器件采用SOT-23-6封装,具有低导通电阻的内部功率MOSFET,支持宽输出电压范围（0.765V至8V）,并具备多种保护功能,包括逐周期限流、短路保护、欠压锁定和过温保护。
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FR9205S6
- 商品编号
- C5162515
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 765mV~8V | |
| 输出电流 | 2A | |
| 开关频率 | 850kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 250uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
应用领域
- 机顶盒（Set-Top-Box）
- 液晶显示屏，电视
- 分布式电源系统网络，XDSL 调制解调器
