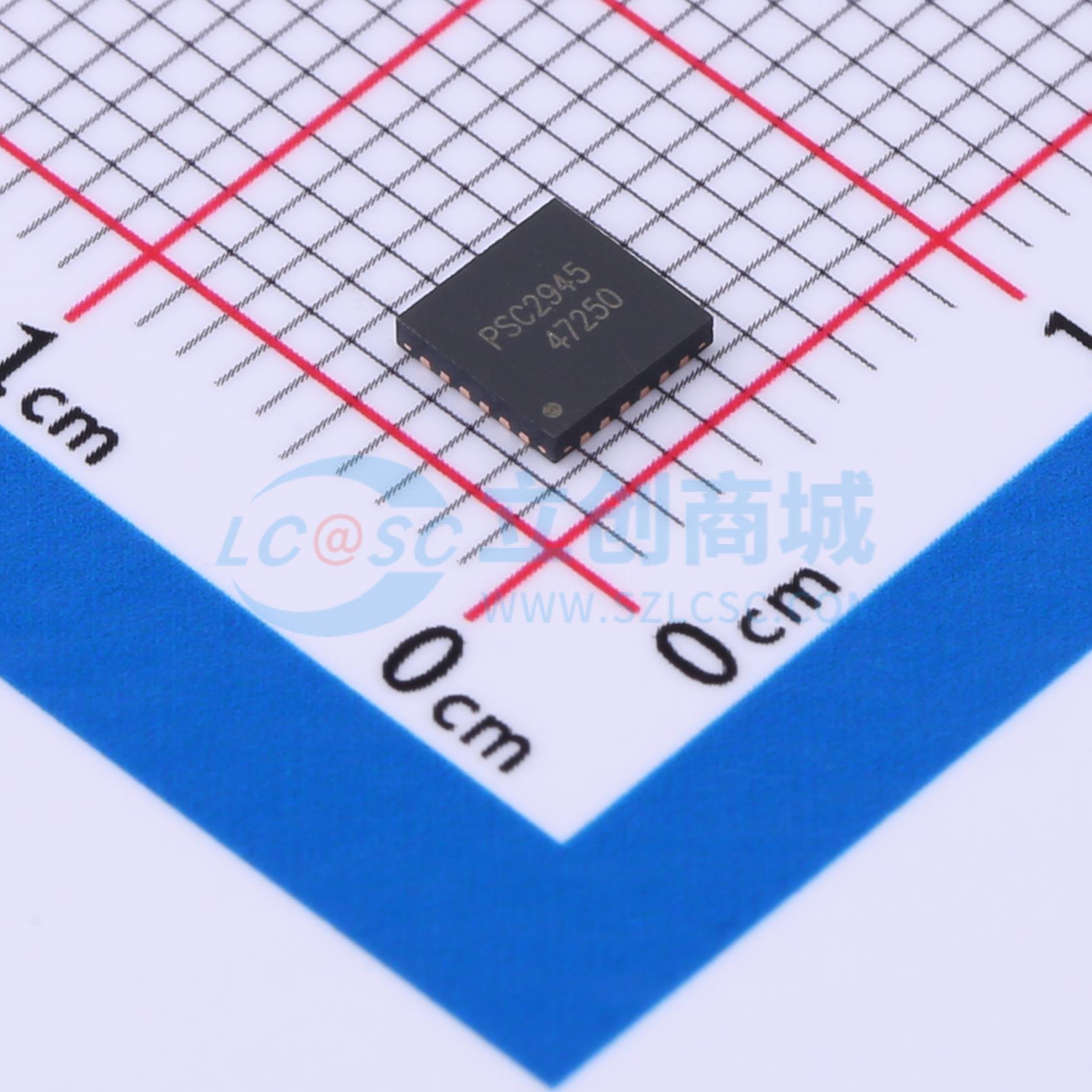

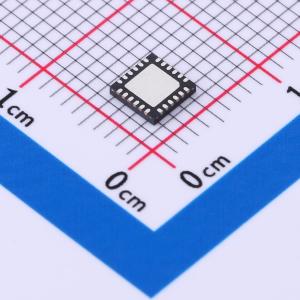

温馨提醒：图片仅供参考，商品以实物为准
PSC2945
带USB-OTG升压调节器的单节锂离子开关充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PSC2945集成了高度集成的开关模式充电器和升压稳压器，前者可最大程度缩短单节锂离子（Li-ion）电池通过USB电源的充电时间，后者可利用电池为USB外设供电。其低阻抗功率路径优化了开关模式的运行效率，减少了电池充电时间，并在放电阶段延长了电池使用寿命。具备充电和系统设置功能的I2C串行接口，使该器件成为真正灵活的解决方案
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PSC2945
- 商品编号
- C5162519
- 商品封装
- QFN-24L(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3.5V~12V | |
| 最大充电电流 | 3A | |
| 充电饱和电压 | 4.2V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 10uA | |
| 接口类型 | I2C |
商品概述
PSC2945集成了高度集成的开关模式充电器和升压调节器，前者可最大程度缩短单节锂离子（Li-ion）电池通过USB电源的充电时间，后者可利用电池为USB外设供电。 其低阻抗功率路径可优化开关模式的运行效率，减少电池充电时间，并在放电阶段延长电池使用寿命。具备充电和系统设置功能的I2C串行接口使该器件成为真正灵活的解决方案。该器件支持3.5 - 12V输入电压源，包括标准USB主机端口和具有可编程过压保护功能的USB充电端口。该器件还通过在VBUS上提供精确的电流限制来支持USB即插即用（On-the-Go）操作。 功率路径管理将系统电压调节至略高于电池电压，但不低于3.55V的最低系统电压（可编程）。有了这一特性，即使电池完全耗尽或被移除，系统仍能继续运行。当达到输入源电流或电压限制时，功率路径管理会自动将充电电流降至零，然后开始对电池放电，直到满足系统功率需求。这种补充模式操作可防止输入源过载。 当主机无法进行控制时，该器件会启动并完成充电周期。它会自动分三个阶段对电池进行充电：预调节、恒流和恒压。最后，当恒压阶段的充电电流低于预设限值时，充电器会自动停止充电。之后，当电池电压降至再充电阈值以下时，充电器会自动启动另一个充电周期。 充电装置为电池充电和系统运行提供了多种安全功能，包括充电安全定时器以及过压/过流保护。 STAT输出端可报告充电状态。当VBUS插入或拔出或发生故障时，INT输出端可用于通知主机。 PSC2945采用24引脚、4mm x 4mm x 0.55mm QFN封装。
商品特性
- 完全集成的高效开关模式3A充电器。
- 充电电压精度：25°C时为±0.5%
- 充电电流调节精度：±7.5%
- 绝对最大输入电压：20V
- 最大输入工作电压：13.9V
- 通过降低充电电流以维持最低VBUS电压，可适应弱输入源
- 功率路径管理
- 无电池或电池深度放电时系统可立即启动
- 充电完成后电池可完全关闭
- 支持超低泄漏运输模式
- 可通过I2C接口进行编程：
- 输入电流限制
- 快速充电/终止电流
- 充电器电压
- 终止使能
- 小尺寸1.2.2μH外部电感
- 低反向泄漏，防止电池向VBUS放电
- 采用25mΩ电池放电MOSFET，具备高电池放电效率
- 高度集成，包括所有MOSFET、电流感应和环路补偿
- 支持运输模式，电池泄漏电流低至10μA
- 待机模式下电池泄漏电流低至12uA
- 用于USB OTG的5V、2A升压模式：5V/1A时效率为90%
- QFN24L4x4mm²封装
应用领域
- 手机
- 智能手机
- 个人数字助理（PDA）
- 平板电脑
- 便携式媒体播放器
