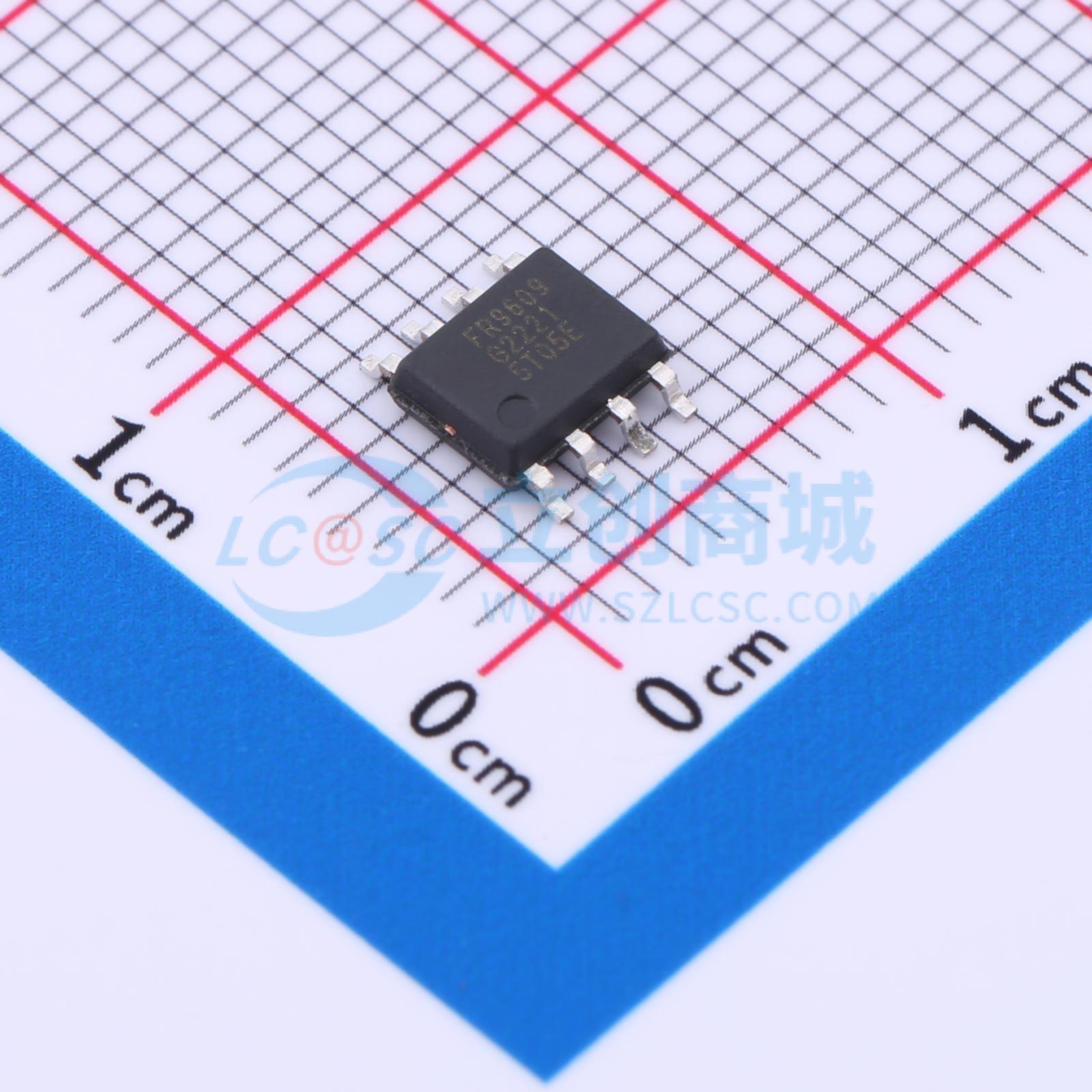

温馨提醒：图片仅供参考，商品以实物为准
FR9609SP
FR9609 同步降压 DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FR9609 是一款同步降压 DC/DC 转换器,提供宽输入电压范围（4.5V 至 28V）和 3A 连续负载电流。该器件具有低导通电阻的集成功率 MOSFET,内部补偿功能,可调输出电压低至 0.925V,340kHz 开关频率,多种保护功能,包括逐周期电流限制、欠压锁定、输出过压保护和过温保护。软启动功能防止启动时的浪涌电流。采用 SOP-8 带散热片的封装。
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FR9609SP
- 商品编号
- C5162522
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~28V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 340kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品特性
- 提供4.5V至28V宽输入电压范围和3A连续负载电流能力
- 轻载条件下可工作于节能模式，支持高效率并降低功耗
- 故障保护包括逐周期电流限制、欠压锁定（UVLO）、输出过压保护和热关断
- 软启动功能可防止开启时的浪涌电流
- 使用电流模式控制方案，提供快速瞬态响应
- 内部补偿功能减少外部补偿组件，简化设计过程
- 关机模式下，电源电流约为1μA
- 低RDS(ON)集成功率MOSFET（100mΩ / 80mΩ）
- 内部补偿功能
- 内部电源良好功能
- 宽输入电压范围：4.5V至28V
- 可调输出电压低至0.925V
- 3A输出电流
- 340kHz开关频率
- 可调软启动或内部软启动
- 内部电源良好功能
- 逐周期电流限制
- 带自动恢复的过温保护
- 过压保护（OVP）、欠压锁定（UVLO）、打嗝式短路保护
- SOP - 8外露焊盘封装，提供良好的热传导性
应用领域
- STB（机顶盒）
- LCD显示器、电视
- 分布式电源系统
- 网络、XDSL调制解调器
