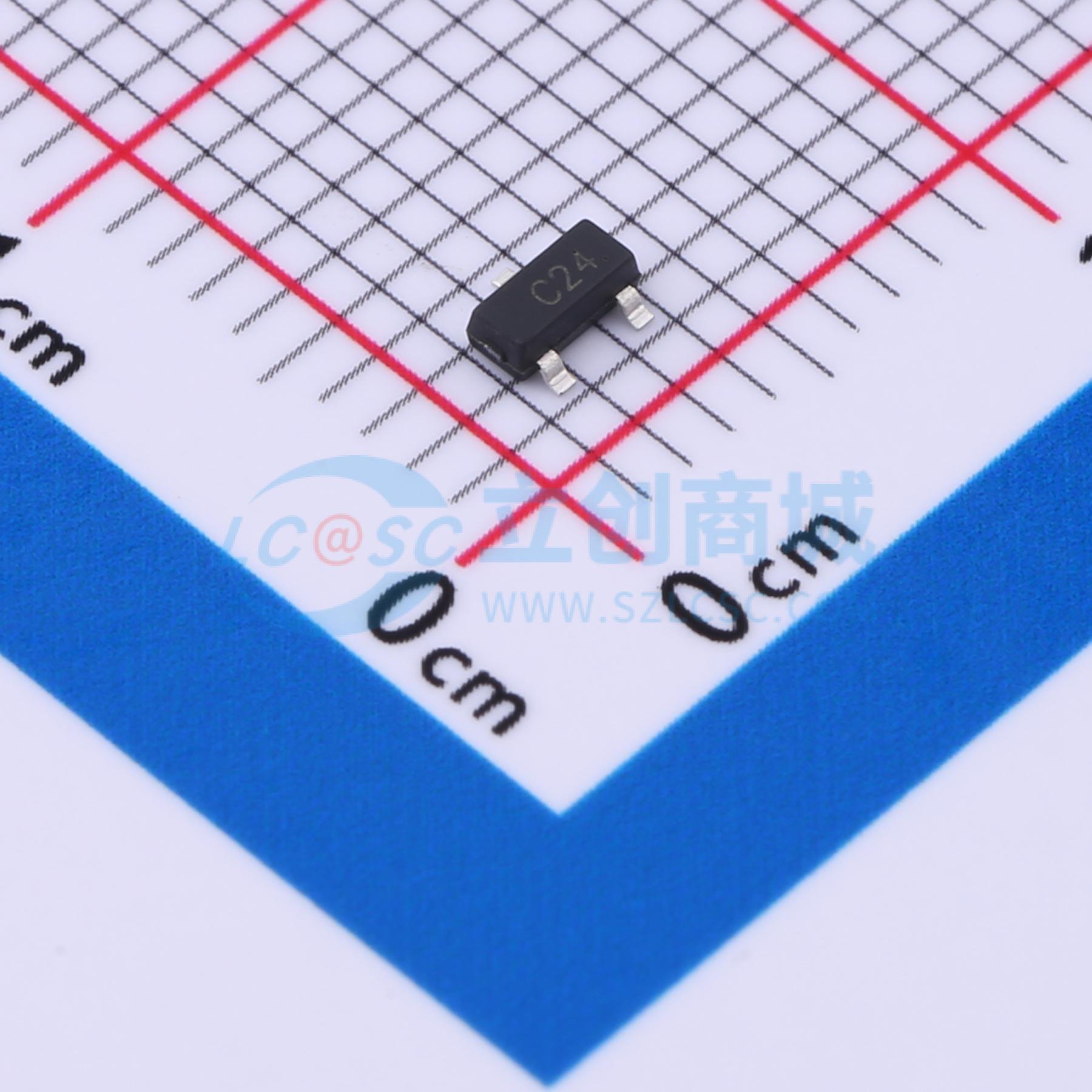

温馨提醒：图片仅供参考，商品以实物为准
PESDNC23T24VB
PESDNC23T24VB
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PESDNC23T24VB
- 商品编号
- C5162514
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 56V | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品概述
PESDNC23T24VB是一款瞬态电压抑制器阵列，旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击的影响。 所有引脚采用IEC61000 - 4 - 2空气放电法，可承受30 kV的ESD脉冲。
商品特性
- 350 W峰值脉冲功率（tp = 8/20 μs）
- 低钳位电压
- 保护两条双向线路
- 工作电压：24V
- 低泄漏电流
- ESD防护 >15 kV
- 符合RoHS标准，针对高速数据线提供符合IEC61000 - 4 - 2（ESD）标准的瞬态保护，±30 kV（空气放电），±30 kV（接触放电）
应用领域
- 手机及配件
- 便携式电子设备
- 控制与监测系统
- 服务器、笔记本电脑和台式电脑
- 机顶盒
- 通信系统
