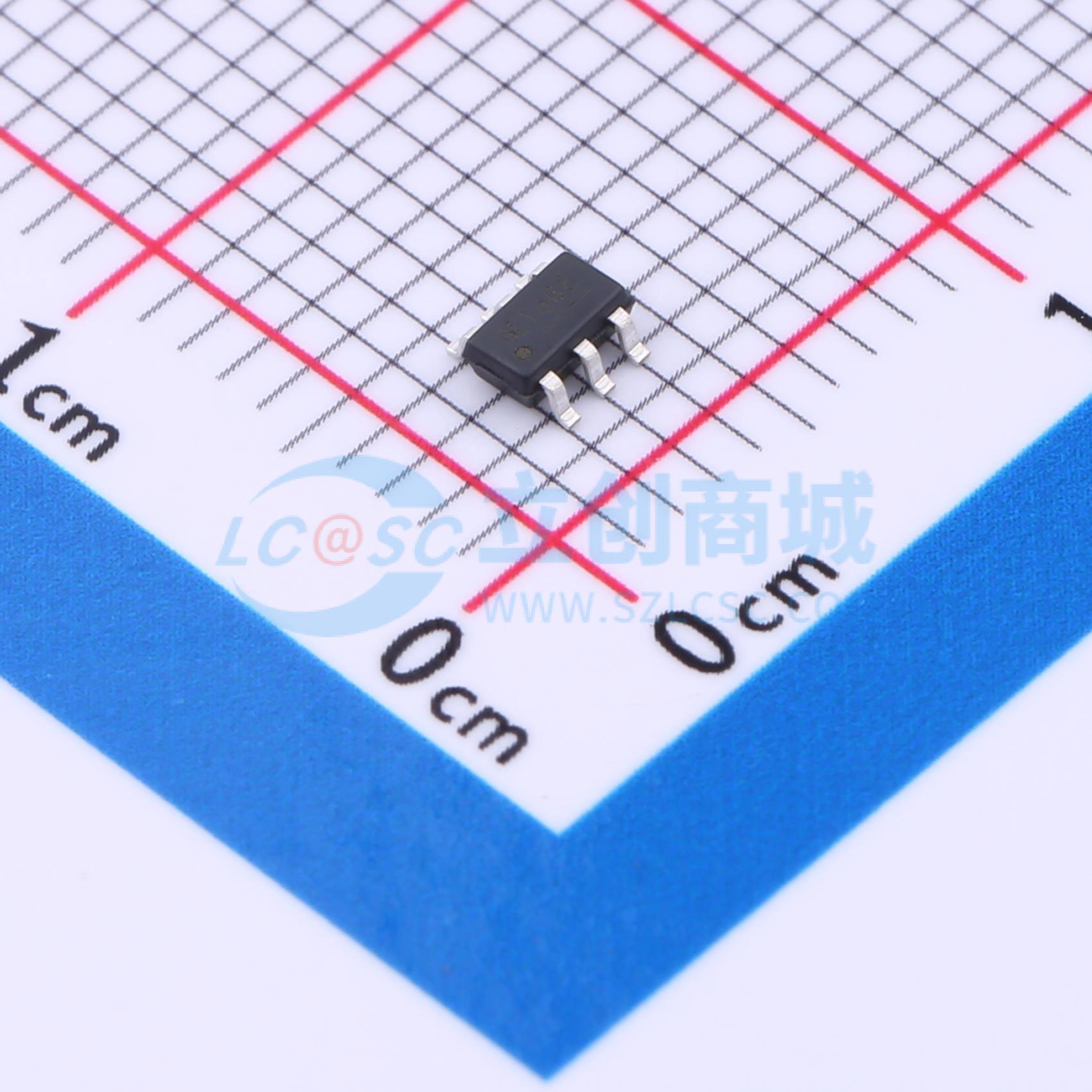

温馨提醒：图片仅供参考，商品以实物为准

FR9205FS6

18V 输入,2A 输出同步降压 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FR9205F 是一款同步降压 DC/DC 转换器,支持 4.5V 至 18V 的输入电压范围,最大连续负载电流为 2A。该器件采用快速恒定导通时间（FCOT）模式控制,提供快速瞬态响应和低噪声性能。
品牌名称: FITIPOWER(天钰)
商品型号: FR9205FS6
商品编号: C5162517
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

FR9205F是一款采用快速恒定导通时间（FCOT）模式控制的同步降压DC/DC转换器。它集成了典型值为145mΩ的高端和典型值为90mΩ的低端功率开关，可提供2A的连续负载电流。它能将4.5V至18V的输入电压调节至低至0.765V的输出电压。采用FCOT控制方案可实现快速瞬态响应，无需额外的外部补偿网络即可减小元件尺寸。

商品特性

低RDS(ON)集成功率MOSFET（145mΩ/90mΩ）
宽输入电压范围：4.5V至18V
输出电压范围：0.765V至8V
2A输出电流
FCOT模式实现快速瞬态响应
伪850kHz频率
输入欠压锁定
内部1.5ms软启动
逐周期电流限制
打嗝式短路保护
带自动恢复功能的过温保护
SOT-23-6封装

应用领域

机顶盒（STB）
LCD显示器、电视
分布式电源系统
网络、XDSL调制解调器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	765mV~8V
	输出电流	2A
	开关频率	850kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
