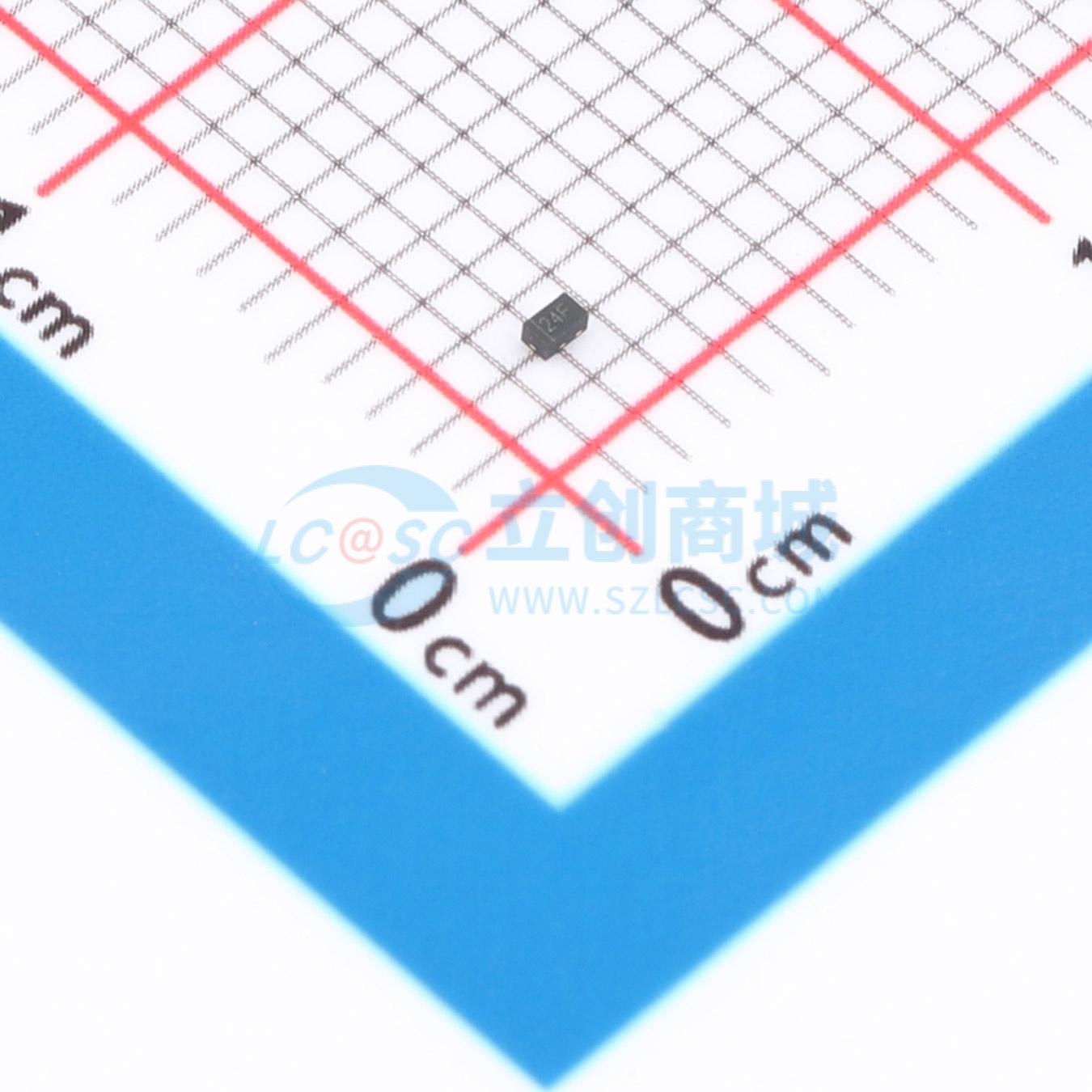

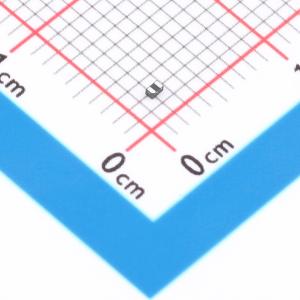

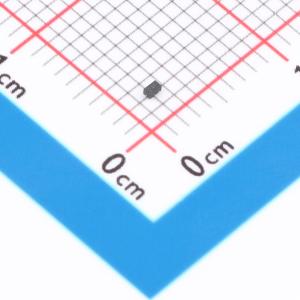

温馨提醒：图片仅供参考，商品以实物为准
SLEN224NCU
高电容ESD保护二极管，采用硅技术，响应快、钳位电压超低，适用于保护电压敏感数据线和电源线
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLEN224NCU
- 商品编号
- C54582039
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01073克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 48V | |
| 峰值脉冲电流(Ipp) | 7A | |
| 峰值脉冲功率(Ppp) | 360W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 26V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD |
商品概述
SLEN224NCU是一款单向TVS二极管，采用领先的单片硅技术，提供快速响应时间和超低ESD钳位电压，是保护电压敏感数据和电源线的理想解决方案。SLEN224NCU符合IEC 61000 - 4 - 2（ESD）标准，可承受±30kV空气放电和±30kV接触放电。它采用超小型1.0mm×0.6mm DFN无铅封装。小尺寸和高ESD浪涌保护能力使SLEN224NCU成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。
商品特性
- IEC 61000 - 4 - 2 4级ESD保护
- ±30kV接触放电
- ±30kV空气间隙放电
- 峰值反向工作电压：24V（最大值）
- IO电容：
- 25pF（典型值）
- 直流击穿电压：26V（最小值）
- 低泄漏电流：1μA（最大值）
- 工业温度范围：-55°C ~ +125°C
- 封装：DFN1006 - 2L
应用领域
- 终端设备
- 智能可穿戴设备
- 电视和显示器
- 手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外设
