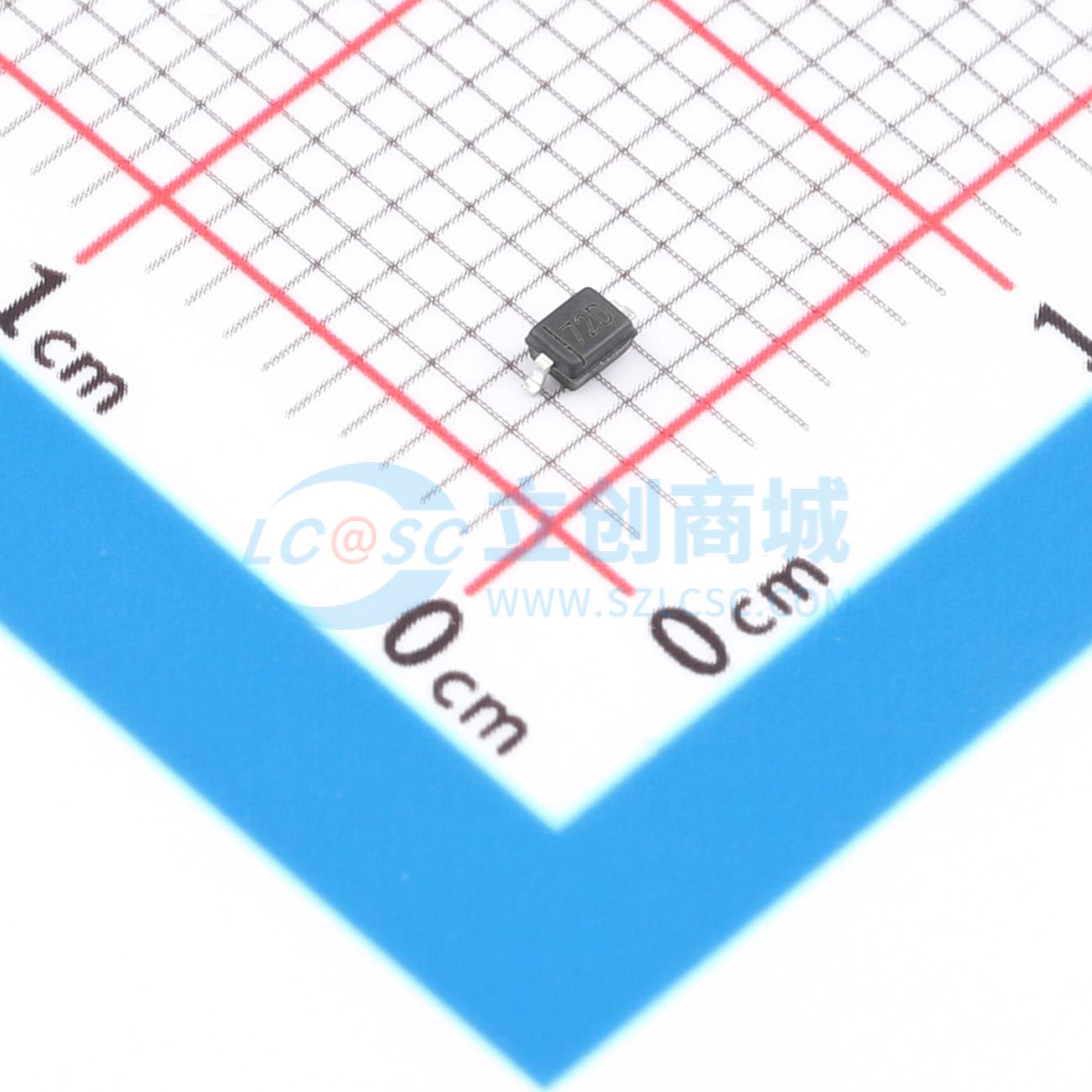

温馨提醒：图片仅供参考，商品以实物为准
SLVD312HCU
单方向12V高电容TVS二极管，适用于保护电子元件，提供ESD、EFT和雷击保护，采用固态硅雪崩技术，低漏电流和钳位电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLVD312HCU
- 商品编号
- C54582058
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.033167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 27V | |
| 峰值脉冲电流(Ipp) | 55A | |
| 峰值脉冲功率(Ppp) | 1.5kW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 13.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD |
商品概述
SLVD312HCU TVS二极管旨在取代便携式应用（如手机、笔记本电脑和个人数字助理）中的多层压敏电阻（MLV）。它具有卓越的电气特性，如低钳位电压、低泄漏电流和高浪涌能力。该二极管设计用于保护连接到电源线的敏感电子元件，防止因静电放电（ESD）、电气快速瞬变（EFT）和雷击造成的过应力。 SLVD312HCU采用SOD - 323封装，可保护一条双向线路。根据IEC61000 - 4 - 2标准，它可提供高达±30kV（接触和空气放电）的静电放电保护；根据IEC61000 - 4 - 5标准，可承受高达55A（8/20μs）的峰值脉冲电流。
商品特性
- 工作电压：12V
- SOD - 323封装
- 1500瓦峰值脉冲功率（tp = 8/20μs）
- 数据线瞬态保护：
- IEC 61000 - 4 - 2（ESD）±30kV（空气）±30kV（接触）
- IEC 61000 - 4 - 5（浪涌）55A（8/20μs）
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 低泄漏电流
- 低钳位电压
- 固态硅雪崩技术
应用领域
- 终端设备
- 电源线
- 个人数字助理（PDA）
- 基于微处理器的设备
- 笔记本电脑、台式机和服务器
- 手机及配件
- 便携式电子设备
- 外设
