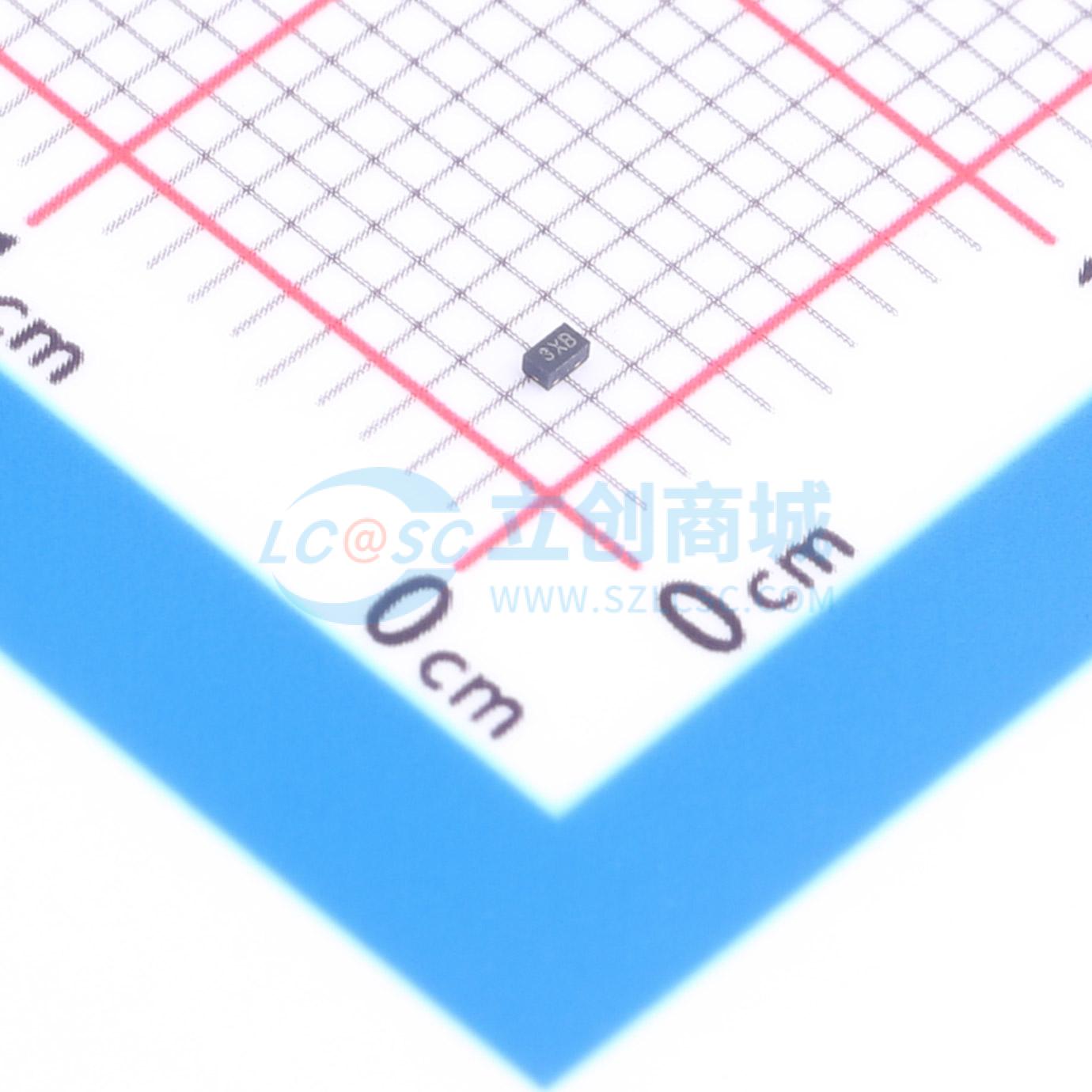

温馨提醒：图片仅供参考，商品以实物为准
SLEN230NCB
双向ESD保护二极管，适用于电路保护，低动态电阻和低钳位电压，可抵御瞬态事件
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLEN230NCB
- 商品编号
- C54582041
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 45V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 250W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 31V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD |
商品概述
SLEN230NCB 是一款用于电路保护的双向 ESD 保护二极管。SLEN230NCB 能够承受 IEC 61000 - 4 - 2 国际标准（4 级）规定的最大 ESD 冲击。低动态电阻和低钳位电压确保了系统级别的瞬态事件保护。
商品特性
- IEC 61000 - 4 - 2 4 级 ESD 保护
- ±30 kV 接触放电
- ±30 kV 空气间隙放电
- 峰值反向工作电压：30.0 V（最大值）
- IO 电容：18 pF（典型值）
- 直流击穿电压：31.0 ~ 36.0 V（最小值到最大值）
- 低泄漏电流：1 μA（最大值）
- 低 ESD 钳位电压：在 1 A TLP 时为 36 V
- 工业温度范围：–55°C ~ +150°C
- 封装：DFN1006 - 2L
应用领域
- 终端设备
- TWS 和智能可穿戴设备
- 电视和显示器
- 手机及配件
- 便携式电子产品
- 通信系统
- 计算机及外设
