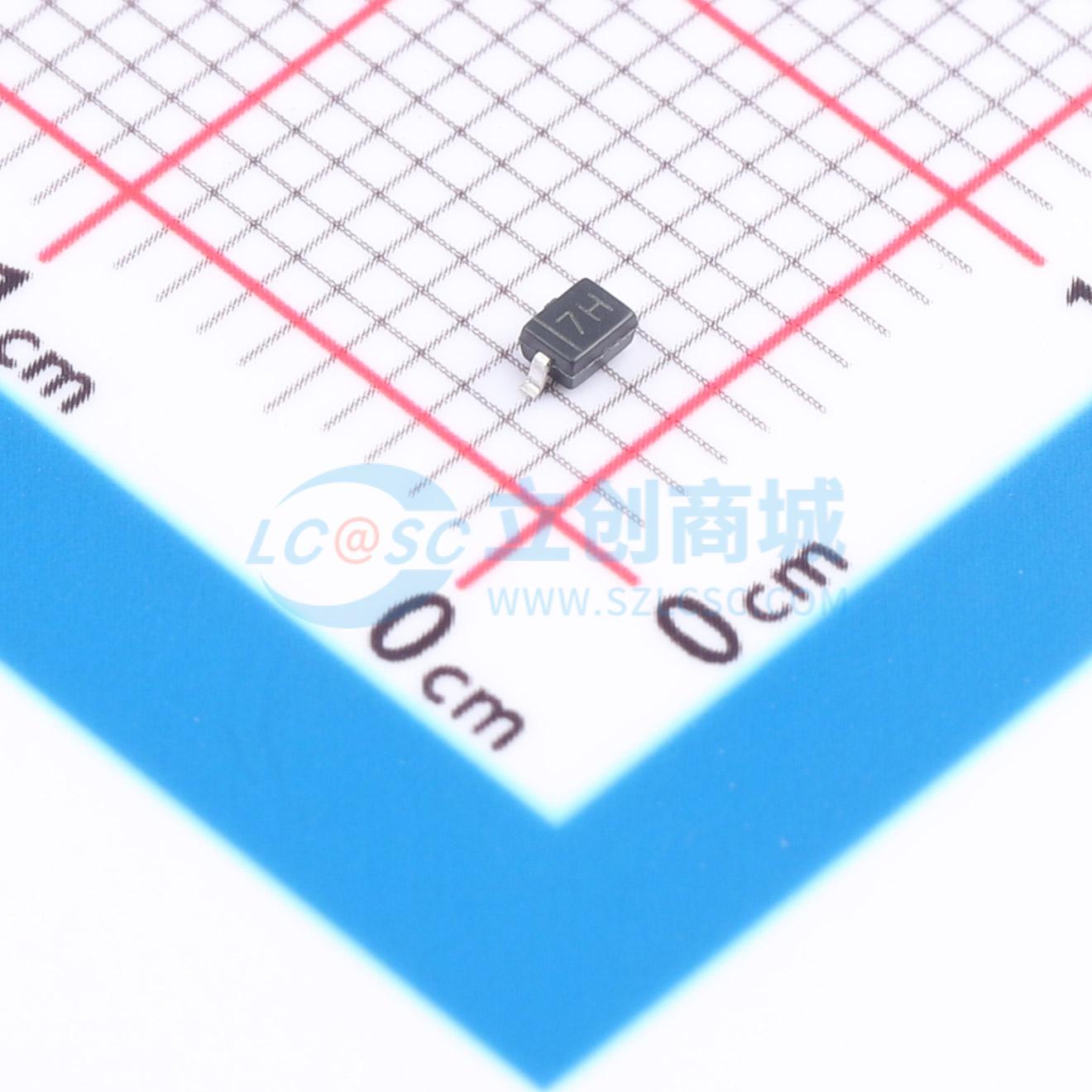

温馨提醒：图片仅供参考，商品以实物为准
SLVD37HCU
单向7V高电容TVS二极管，具备低漏电流、低钳位电压特性，采用固态硅雪崩技术，适用于便携式应用的线路瞬态保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLVD37HCU
- 商品编号
- C54582057
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0328克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 105A | |
| 峰值脉冲功率(Ppp) | 2.5kW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 8V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD |
商品概述
SLVD37HCU TVS二极管旨在取代便携式应用（如手机、笔记本电脑和个人数字助理）中的多层压敏电阻（MLV）。它具有卓越的电气特性，如低钳位电压、低泄漏电流和高浪涌能力。该二极管用于保护连接到电源线的敏感电子元件，防止因静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力。
SLVD37HCU采用SOD - 323封装，可保护一条双向线路。根据IEC61000 - 4 - 2标准，它可提供高达±30kV（接触和空气放电）的ESD保护；根据IEC61000 - 4 - 5标准，可承受高达105A（8/20μs）的峰值脉冲电流。
商品特性
- 工作电压：7V
- SOD - 323封装
- 2500瓦峰值脉冲功率（脉冲宽度tp = 8/20μs）
- 数据线瞬态保护：
- IEC 61000 - 4 - 2（ESD）±30kV（空气放电）±30kV（接触放电）
- IEC 61000 - 4 - 5（浪涌）105A（8/20μs）
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 低泄漏电流
- 低钳位电压
- 固态硅雪崩技术
应用领域
- 终端设备
- 电源线
- 个人数字助理（PDA）
- 基于微处理器的设备
- 笔记本电脑、台式机和服务器
- 手机及配件
- 便携式电子设备
- 外设
