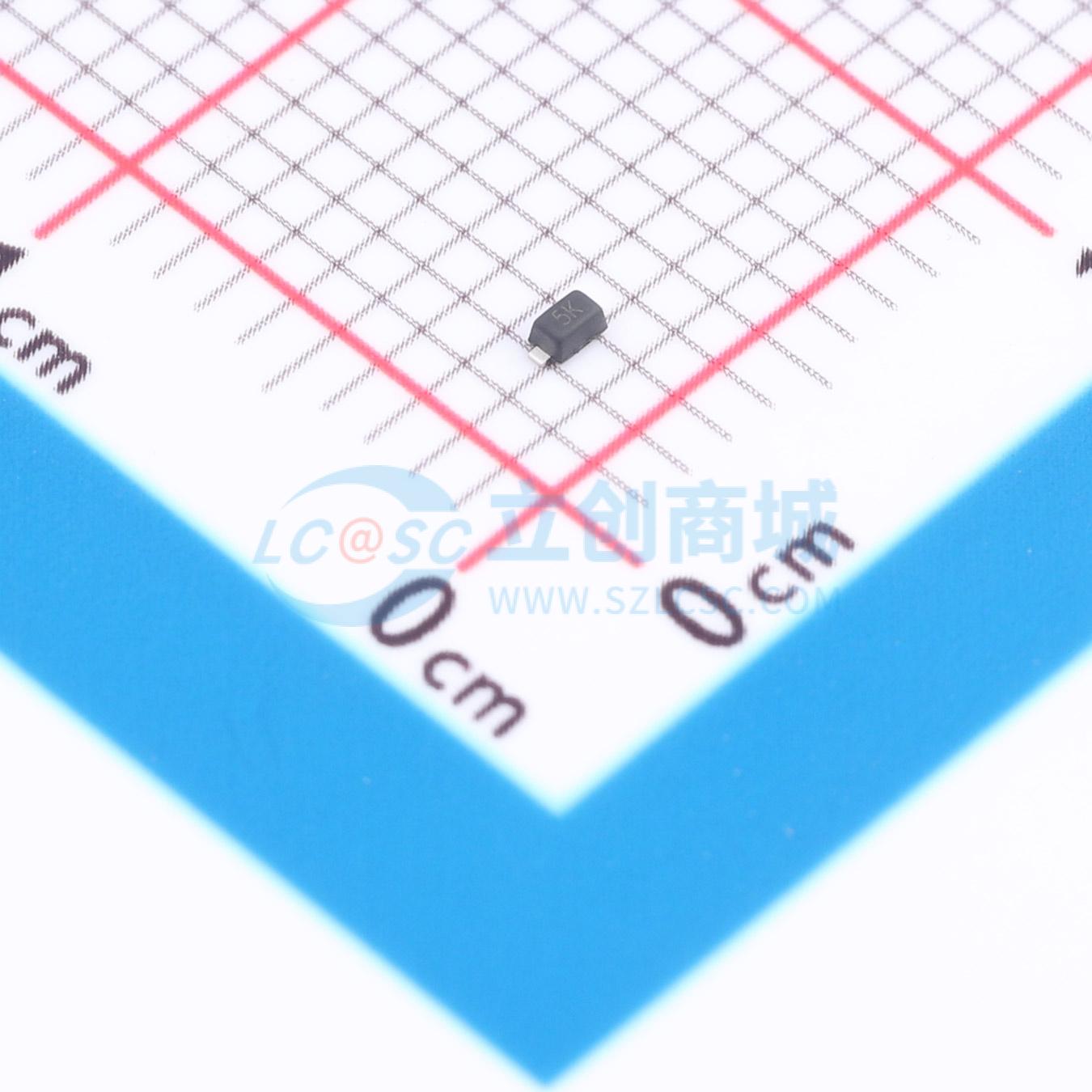

温馨提醒：图片仅供参考，商品以实物为准
SLED55WCB
低电容ESD保护二极管，适用于电路保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLED55WCB
- 商品编号
- C54582047
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.029667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 2A | |
| 峰值脉冲功率(Ppp) | 25W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 5.6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD |
商品概述
SLED55WCB是一种用于电路保护的双向ESD保护二极管。SLED55WCB能够承受IEC 61000 - 4 - 2国际标准规定的最高级别的ESD冲击。低动态电阻和低钳位电压可确保系统级别的瞬态事件保护。
商品特性
- IEC 61000 - 4 - 2 4级ESD保护
- ±8 kV接触放电
- ±15 kV空气间隙放电
- 峰值反向工作电压：5V（最大值）
- 直流击穿电压：5.6V（最小值）
- 低泄漏电流：1μA（最大值）
- SOD - 523封装
应用领域
- 终端设备
- TWS和智能可穿戴设备
- 电视和显示器
- 手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外围设备
