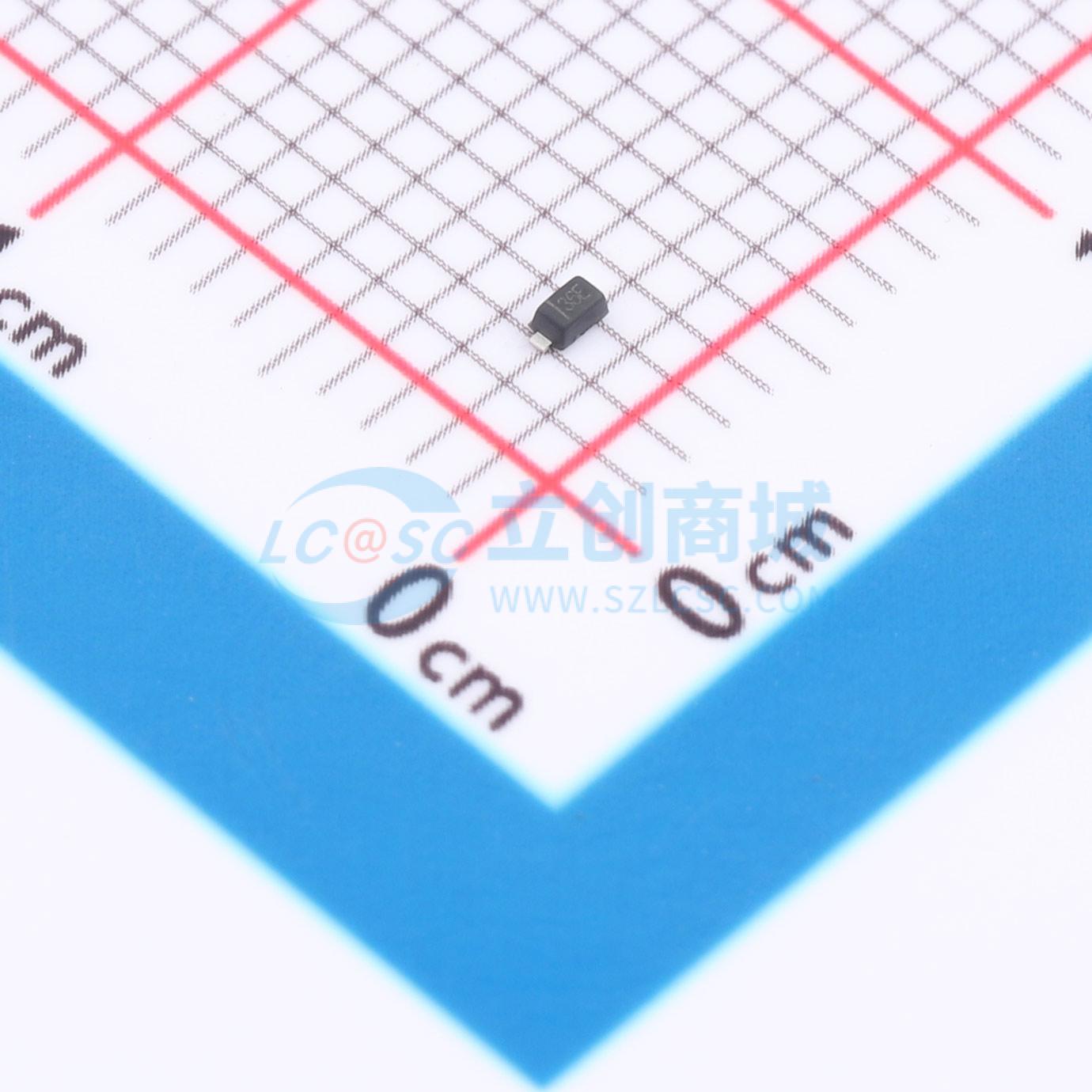

温馨提醒：图片仅供参考，商品以实物为准
SLED536NCU
单向ESD保护二极管，适用于电路保护，低动态电阻和低钳位电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLED536NCU
- 商品编号
- C54582051
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.030667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 61V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 250W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 37.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD |
商品概述
SLED536NCU 是一款用于电路保护的单向 ESD 保护二极管。SLED536NCU 能够承受 IEC 61000 - 4 - 2 国际标准规定的最高级别的 ESD 冲击。低动态电阻和低钳位电压确保了系统级别的瞬态事件保护。
商品特性
- IEC 61000 - 4 - 2 4 级 ESD 保护
- ±30kV 接触放电
- ±30kV 空气间隙放电
- 峰值反向工作电压：36V（最大值）
- IO 电容：30pF（最大值）
- 直流击穿电压：37.5V（最小值）
- 低泄漏电流：1μA（最大值）
- SOD - 523 封装
应用领域
- 个人数字助理（PDA）
- 外围设备
- 便携式电子设备
- 笔记本电脑、台式电脑和服务器
- 手机及配件
