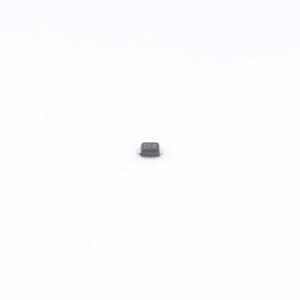

SLED55NCB
双向ESD保护二极管，符合国际标准，低动态电阻和钳位电压，适用于多种设备电路保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLED55NCB
- 商品编号
- C54582045
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.5V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 80W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD |
商品概述
SLED55NCB是一种用于电路保护的双向ESD保护二极管。SLED55NCB能够承受IEC 61000 - 4 - 2国际标准（4级）规定的最大等级的ESD冲击。低动态电阻和低钳位电压确保了系统级别的瞬态事件保护。
商品特性
- IEC 61000 - 4 - 2 4级ESD保护
- ±30kV接触放电
- ±30kV空气间隙放电
- 峰值反向工作电压：最大5V
- IO电容：最大20pF
- 直流击穿电压：最小6V
- 低泄漏电流：最大1uA
- SOD - 523封装
应用领域
- 终端设备
- TWS和智能可穿戴设备
- 电视和显示器
- 手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外设
