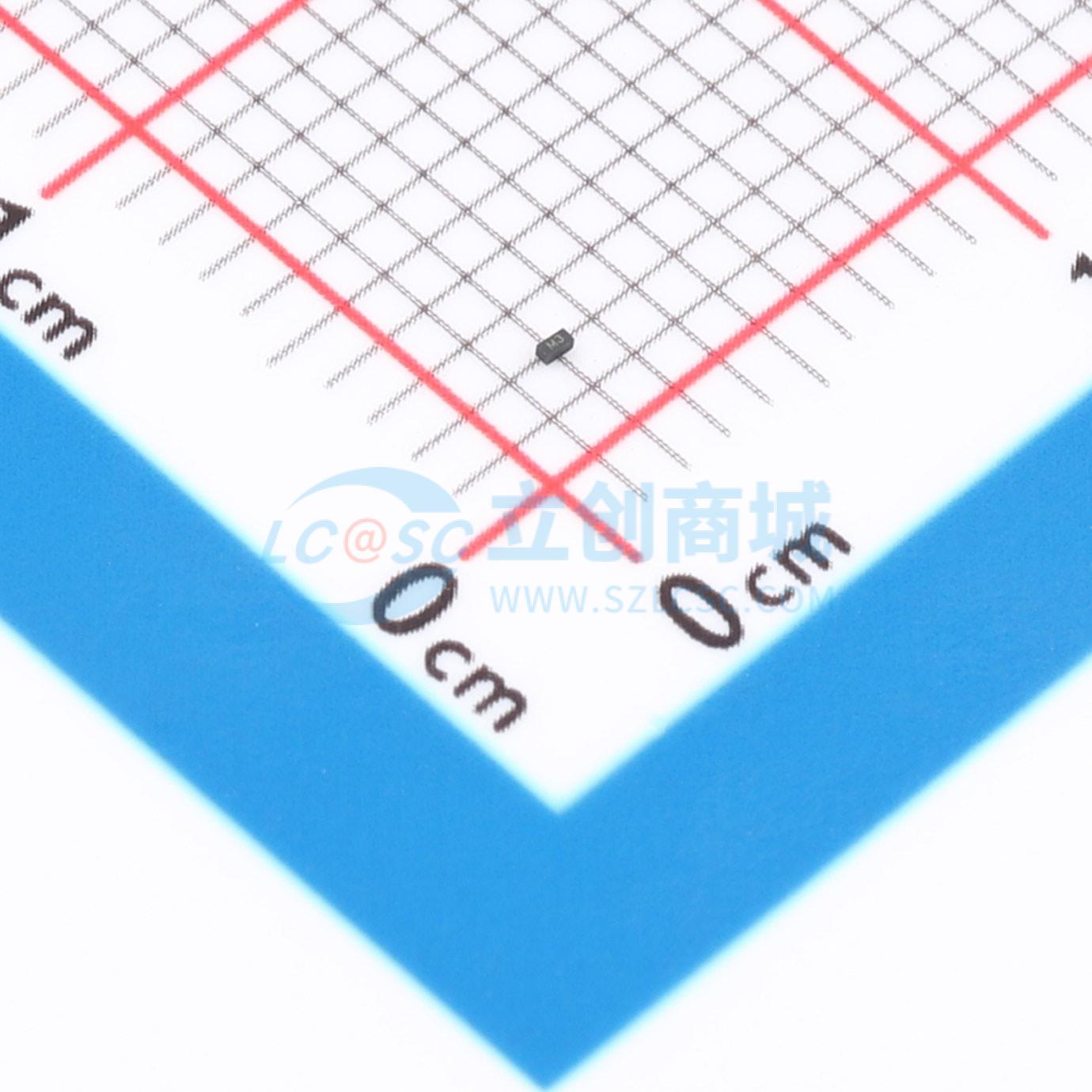

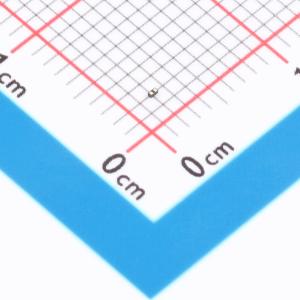

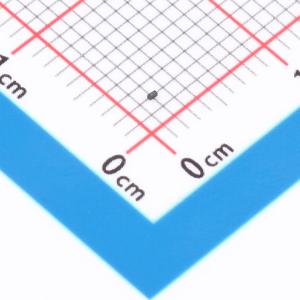

温馨提醒：图片仅供参考，商品以实物为准
SLEN15LCB
低电容ESD保护二极管，适用于高速接口保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLEN15LCB
- 商品编号
- C54582024
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.00917克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 80W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD |
商品概述
SLEN15LCB是一款双向ESD保护器件。SLEN15LCB能够承受IEC 61000 - 4 - 2国际标准（4级）规定的最大水平ESD冲击。 该器件的IO电容典型值为0.3 pF，非常适合保护高达20 Gbps的高速接口，如USB 3.1 Gen2和Thunderbolt 3。 低动态电阻和低钳位电压确保了系统级别的瞬态事件保护。
商品特性
- IEC 61000 - 4 - 2 4级ESD保护
- ±20 kV接触放电
- ±20 kV空气间隙放电
- IEC 61000 - 4 - 4 EFT保护
- 40 A（5/50 ns）
- 峰值反向工作电压：5.0 V（最大值）
- IO电容：
- 0.3 pF（典型值）
- 直流击穿电压：7.0 V
- 低泄漏电流：1 μA（最大值）
- 工业温度范围：-55°C ~ +150°C
- 封装：DFN0603 - 2L
应用领域
- 终端设备
- TWS和智能可穿戴设备
- 电视和显示器
- 手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外设
