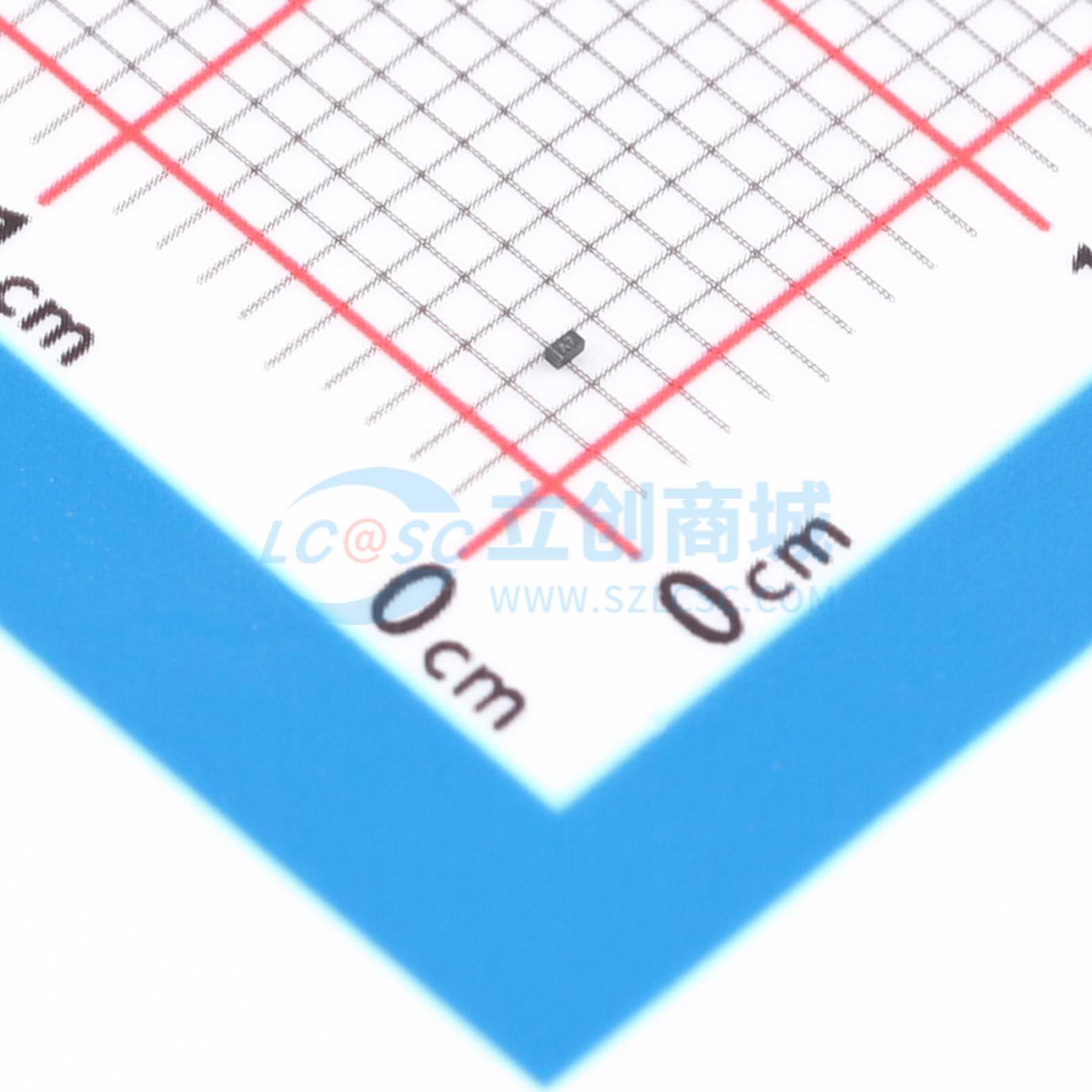

温馨提醒：图片仅供参考，商品以实物为准
SLEN17NCB
用于音频线路保护的双向低泄漏ESD保护二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLEN17NCB
- 商品编号
- C54582026
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.00919克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 19V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 110W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 9V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | ESD |
商品概述
SLEN17NCB旨在保护电压敏感元件，避免因静电放电而损坏或发生闩锁。出色的钳位能力、低泄漏和快速响应时间，为电路板级易受静电放电影响的设计提供了一流的保护。由于其体积小巧且采用双向设计，它非常适合用于手机、MP3播放器以及需要音频线路保护的便携式应用。SLEN17NCB能够承受IEC 61000 - 4 - 2国际标准（4级）规定的最大静电放电冲击。
商品特性
- IEC 61000 - 4 - 2 4级静电放电保护
- ±30 kV接触放电
- ±30 kV空气间隙放电
- IEC 61000 - 4 - 4电快速瞬变脉冲群保护
- 40 A（5/50 ns）
- 峰值反向工作电压：7.0 V（最大值）
- 输入输出电容：
- 13 pF（典型值）
- 直流击穿电压：7.5 ~ 10.0 V（最小值至最大值）
- 低泄漏电流：1 μA（最大值）
- 工业温度范围：-55°C ~ +150°C
- 封装形式：DFN0603 - 2L
应用领域
- 终端设备
- 真无线立体声耳机和智能可穿戴设备
- 电视和显示器
- 手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外设
