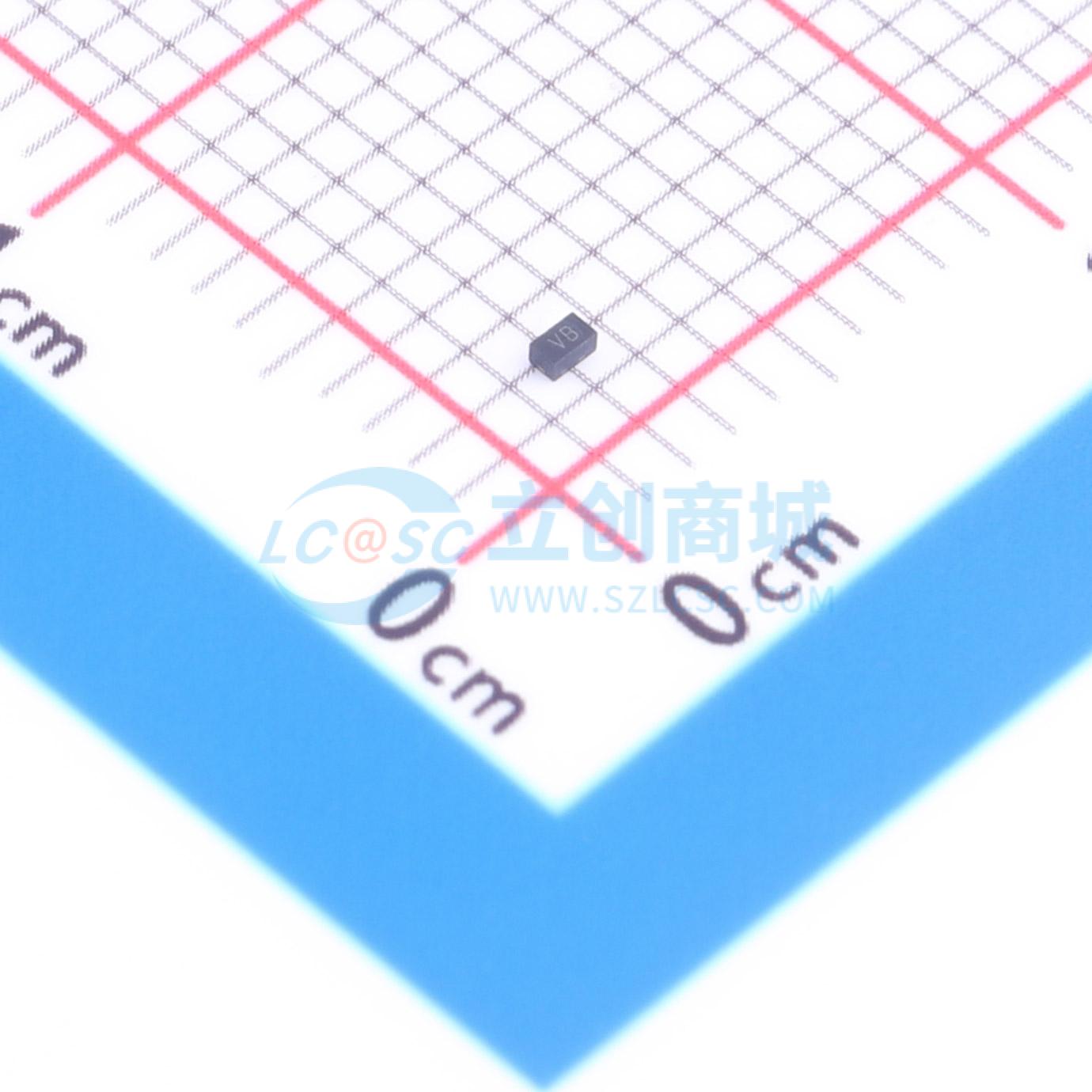

温馨提醒：图片仅供参考，商品以实物为准
SLEN25WCB
低电容ESD保护二极管，适用于保护低速数据线和控制线的敏感电子元件
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLEN25WCB
- 商品编号
- C54582032
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01073克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 2A | |
| 峰值脉冲功率(Ppp) | 40W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 5.6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | ESD |
商品概述
SLEN25WCB是一种双向ESD保护二极管，旨在保护连接到低速数据线和控制线的敏感电子元件，使其免受ESD（静电放电）、EFT（电快速瞬变）和雷击造成的过应力影响。根据IEC61000 - 4 - 2标准，SLEN25WCB可提供高达±15kV接触放电和±20kV空气放电的ESD保护；根据IEC61000 - 4 - 5标准，可承受高达2A（8/20μs）的峰值脉冲电流。SLEN25WCB采用DFN0603 - 2L封装。标准产品无铅且无卤。
商品特性
- IEC 61000 - 4 - 2 4级ESD保护
- ±15kV接触放电
- ±20kV空气间隙放电
- IEC 61000 - 4 - 4 EFT保护
- 40A（5/50ns）
- 峰值反向工作电压：5.0V（最大值）
- IO电容：2.7pF（典型值）
- 直流击穿电压：5.6V（最小值）
- 低泄漏电流：1μA（最大值）
- 工业温度范围：-55°C ~ +150°C
- 封装：DFN1006 - 2L
应用领域
- 终端设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 手机及配件
- 便携式电子设备
- 通信系统
- 外围设备
