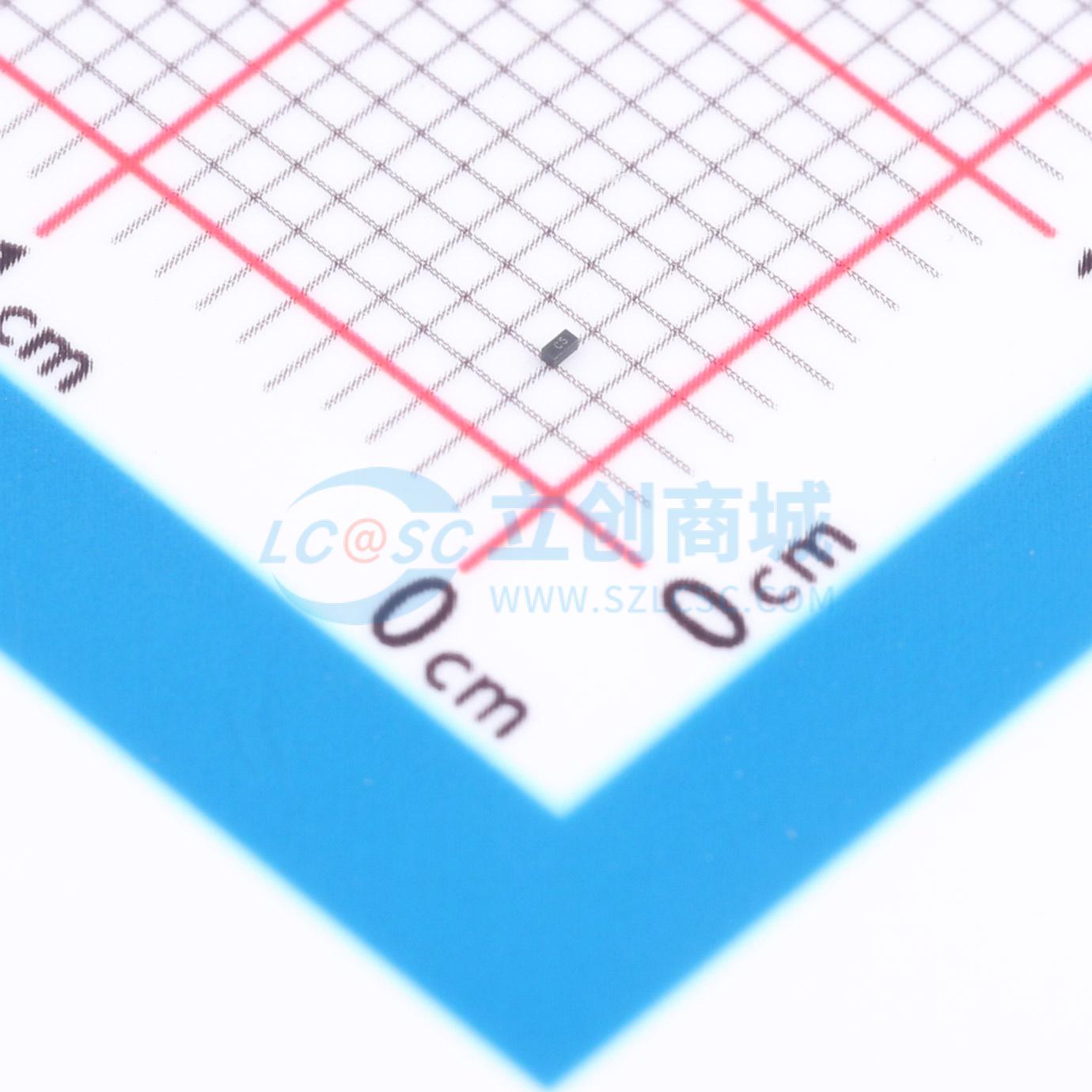

温馨提醒：图片仅供参考，商品以实物为准
SLEN15NCB
用于音频线路保护的双向低漏电ESD保护二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLEN15NCB
- 商品编号
- C54582025
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.00918克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 100W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 5.7V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD |
商品概述
SLEN15NCB旨在保护电压敏感组件，防止其因静电放电（ESD）而损坏或发生闩锁。出色的钳位能力、低泄漏和快速响应时间，为暴露在ESD环境中的电路板级设计提供了一流的保护。由于其体积小且采用双向设计，它非常适合用于手机、MP3播放器以及需要音频线路保护的便携式应用。SLEN15NCB能够承受IEC 61000 - 4 - 2国际标准（4级）规定的最大ESD冲击。
商品特性
- 符合IEC 61000 - 4 - 2 4级ESD保护
- 接触放电：±30 kV
- 空气间隙放电：±30 kV
- 峰值反向工作电压：最大5.0 V
- IO电容：典型值15 pF
- 直流击穿电压：最小5.7 V至最大6.5 V
- 低泄漏电流：最大1 μA
- 工业温度范围：-55°C至+150°C
- 封装：DFN0603 - 2L
应用领域
- 终端设备
- 真无线立体声（TWS）和智能可穿戴设备
- 电视和显示器
- 手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外设
