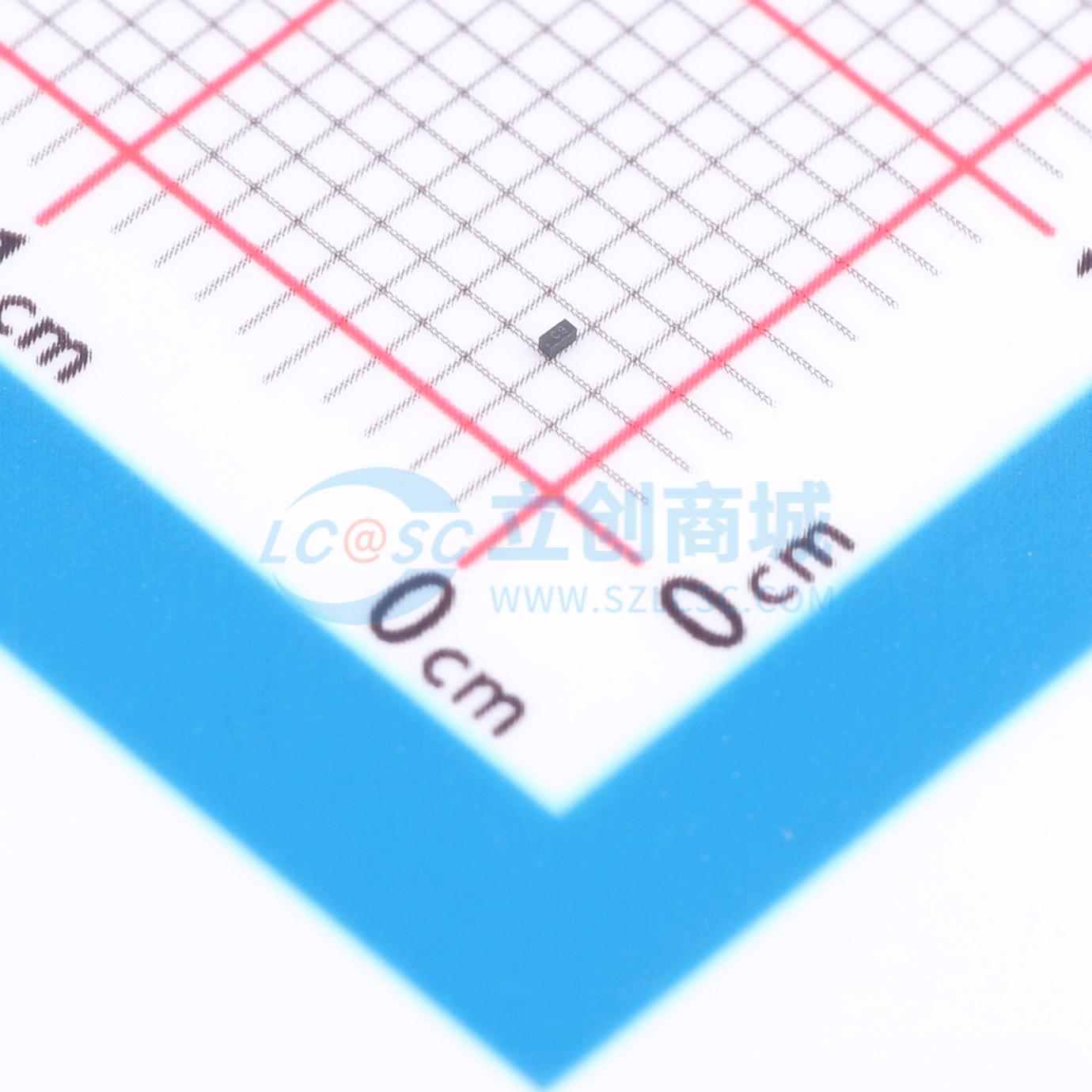

温馨提醒：图片仅供参考，商品以实物为准
SLEN13L3CB
低电容ESD保护二极管，采用单晶硅技术，适用于保护高速数据线
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLEN13L3CB
- 商品编号
- C54582023
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.00947克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 3.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD |
商品概述
SLEN13L3CB是一款双向ESD保护器件，采用领先的单片硅技术，响应时间快，ESD钳位电压低，是保护电压敏感高速数据线的理想解决方案。SLEN13L3CB具有超低电容，典型值为0.3pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±20kV，接触放电±15kV。它采用DFN0603 - 2无铅封装。小尺寸、超低电容和高ESD浪涌保护能力使SLEN13L3CB成为保护手机、数字视频接口和其他高速端口的理想选择。
商品特性
- IEC 61000 - 4 - 2 4级ESD保护
- ±15kV接触放电
- ±20kV空气间隙放电
- IEC 61000 - 4 - 4 EFT保护
- 40A（5/50ns）
- 峰值反向工作电压：3.3V（最大值）
- IO电容：
- 0.3pF（典型值）
- 直流击穿电压：3.5V
- 低泄漏电流：1μA（最大值）
- 工业温度范围：-55°C ~ +150°C
- 封装：DFN0603 - 2L
应用领域
- 终端设备
- TWS和智能可穿戴设备
- 电视和显示器
- 手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外设
