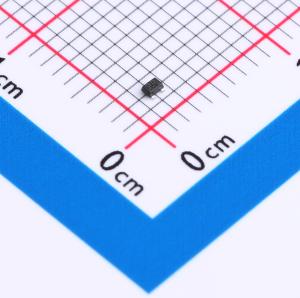

温馨提醒：图片仅供参考，商品以实物为准
DTA014EMT2L
PNP型，-100mA、-50V数字晶体管（内置偏置电阻晶体管）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：内置偏置电阻，R1 = R2 = 10kΩ。 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路。 仅需设置开/关条件即可操作，使电路设计更简单。 互补NPN类型。应用：反相器。 接口
- 品牌名称
- ROHM(罗姆)
- 商品型号
- DTA014EMT2L
- 商品编号
- C5157676
- 商品封装
- SOT-723
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | - | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 50mA | |
| 耗散功率(Pd) | 150mW | |
| 晶体管类型 | PNP | |
| 直流电流增益(hFE) | 35@5mA,10V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 2.6V | |
| 输出电压(VO(on)) | 150mV | |
| 输入电阻 | 10kΩ | |
| 电阻比率 | 1 | |
| 工作温度 | -55℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | 150mV@500uA,5mA | |
| 特征频率(fT) | 250MHz |
商品特性
- 内置偏置电阻，R1 = R2 = 10kΩ
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路
- 操作时只需设置开/关状态，使电路设计更简便
- 互补NPN类型：DTC014E系列
应用领域
- 反相器
- 接口
- 驱动器
