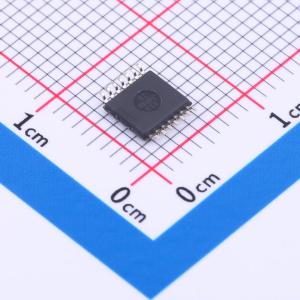

温馨提醒：图片仅供参考，商品以实物为准
74LCX86FT
CMOS数字集成电路单硅片四2输入异或门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低电压四通道 2 输入异或门，具有 5V 容限输入和输出。专为 3.3V 系统设计，可实现高速运行，同时保持 CMOS 低功耗特性。该器件适用于低电压（3.3V）VCC 应用，但也可用于与 5V 电源环境的输入接口。所有输入均配备防静电放电保护电路。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74LCX86FT
- 商品编号
- C5156039
- 商品封装
- TSSOP-14-175mil
- 包装方式
- 编带
- 商品毛重
- 0.088克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 通道数 | 4 | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LCX系列 | |
| 传播延迟(tpd) | 7.5ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
