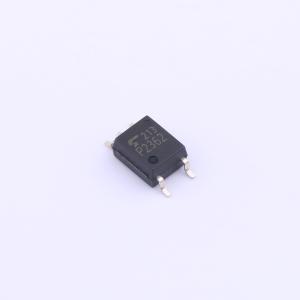

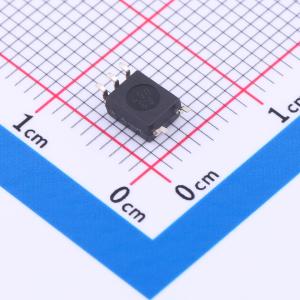

温馨提醒：图片仅供参考，商品以实物为准
TLP2362(TPR,E
TLP2362(TPR,E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由高输出红外 LED 与集成高增益、高速光电探测器耦合而成。保证在高达 125℃ 的温度和 2.7-5.5V 的电源下工作。采用 SO6 封装。具有内部法拉第屏蔽，可保证 ±20kV/μs 的共模瞬态抗扰度。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP2362(TPR,E
- 商品编号
- C5156050
- 商品封装
- SOIC-5-4.6mm
- 包装方式
- 编带
- 商品毛重
- 0.114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 20kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟 tpLH | 100ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 25mA | |
| 耗散功率(Pd) | 60mW | |
| 输出电压 | 6V | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
应用领域
- 工厂自动化 (FA)
- 等离子显示面板 (PDPs)
- 测量仪器
