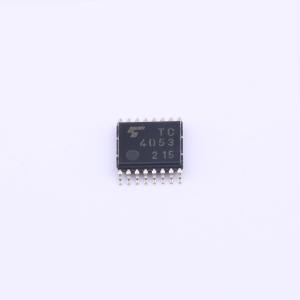

温馨提醒：图片仅供参考，商品以实物为准
TC4053BFT(EL,N)
三通道双选通多路复用器/多路分配器
- 描述
- TC4053B是三通道双选通多路复用器/多路分配器，可以处理模拟和数字信号。通过控制端的数字信号可以选择每个通道对应的开关，具有低导通电阻。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC4053BFT(EL,N)
- 商品编号
- C5156053
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 3 | |
| 工作电压 | 3V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 240Ω | |
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 40MHz | |
| 传播延迟(tpd) | 170ns |
商品概述
TC4051B、TC4052B和TC4053B是具备模拟信号和数字信号选择与混合功能的多路复用器。TC4051B为8通道配置，TC4052B为4通道×2配置，TC4053B为2通道×3配置。控制端的数字信号可使各通道对应的开关“导通”，大振幅（VDD - VEE）信号可由小逻辑振幅（VDD - VSS）的控制信号进行切换。例如，当VDD = 5 V、VSS = 0 V且VEE = -5 V时，可通过5 V单电源逻辑电路切换 -5 V至 +5 V之间的信号。由于每个开关的导通电阻较低，这些多路复用器可连接到低输入阻抗电路。
