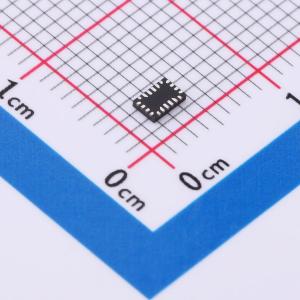

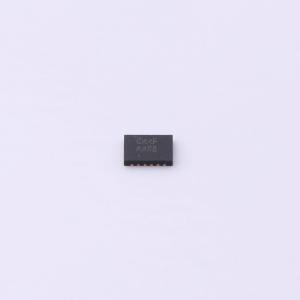

AW86927FCR

一款高压 H 桥单芯片 LRA 触觉驱动器，基于反电动势（BEMF）实现 F0 检测与跟踪，内置升压转换器，驱动电压最高可达 11V，支持实时回放、内存回放、连续回放、单线触发和硬件引脚触发回放。典型启动时间为 1ms，是快速响应触觉驱动的理想选择。 集成 8KB SRAM，用于存储用户自定义波形，可实现多种振动体验，支持 3 种采样率（12k/24k/48k）的波形加载到 SRAM 中，并支持将输出波形采样率上采样至 48k。 集成自动制动引擎，可将不同 LRA 电机上不同驱动波形（短或长）的余震抑制为零。 支持基于电阻测量的 LRA 故障诊断，以及短路、过温和欠压保护。 集成高效升压转换器，作为 H 桥驱动器的电源轨，输出电压、最大电流限制和最大升压电流均可配置。 具备在触觉波形回放完成后自动切换到待机模式的可配置功能，可降低静态功耗。RSTN 引脚可通过完全关闭整个设备进一步节省功耗。专用中断输出引脚可实时检测 FIFO 状态和芯片的错误状态。 通用设置通过 I2C 总线接口进行通信，且 I2C 地址可配置。 采用 FCQFN 2mm x 3mm x 0.55mm - 20L 封装。

• 1MHz I2C 总线
• 8KB 内存
• 12k/24k/48k 输入波形采样率 F0 检测与跟踪
• 集成先进的自动制动引擎
• 回放模式：实时回放（最高 4KB FIFO）、内存回放、3 种触发回放、单线回放、连续回放
• 基于电阻的 LRA 诊断
• LRA 保护的驱动信号监测
• 电池放电时的驱动补偿
• 快速启动时间 < 1ms
• 专用中断输出引脚
• 升压输出电压最高可达 11V，对于 8Ω LRA，当 Vbat = 4.2V 时，VOUT = 9V
• 支持自动切换到待机模式
• 待机电流：当 Vbat = 3.6V 时为 8μA
• 关断电流：0.1μA
• 电源电压范围 3 至 5.5V
• 短路保护、过温保护、欠压保护
• FCQFN 2mm×3mm×0.55mm - 20L 封装

• 手机
• 平板电脑
• 可穿戴设备
