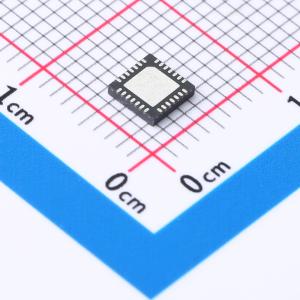

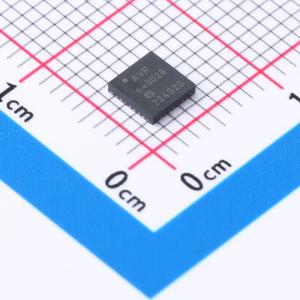

AVR64DD28-I/STX

AVR DD Family微控制器

描述

AVR DD系列的AVR64DD32/28微控制器使用带有硬件乘法器的AVR CPU，运行时钟频率最高可达24 MHz，配备64 KB的Flash、8 KB的SRAM和256字节的EEPROM。这些微控制器提供28引脚或32引脚封装。AVR DD系列采用了来自Microchip Technology的最新技术，具有灵活且低功耗的架构，包括事件系统、智能模拟功能和先进的数字外设。无需修改代码即可进行垂直迁移，因为这些设备在引脚和功能上完全兼容。向左水平迁移会减少引脚数量，因此也会减少可用功能。AVR DD系列中设备名称的解码如下：- 无需修改代码即可进行垂直迁移，因为这些设备在引脚和功能上完全兼容。- 向左水平迁移会减少引脚数量，因此也会减少可用功能。下表显示了整个AVR DD系列的内存概览，但进一步的文档仅描述AVR64DD32/28设备。下表显示了整个AVR DD系列的外设概览，但进一步的文档仅描述AVR64DD32/28设备。AVR CPU- 运行频率最高可达24 MHz – 单周期I/O访问- 两级中断控制器- 两周期硬件乘法器- 电源电压范围：1.8V至5.5V存储器- 64 KB片内自编程Flash存储器- 256B EEPROM- 8 KB SRAM- 32B非易失性用户行，在芯片擦除过程中可保持数据，并可在锁定状态下编程- 写/擦除耐久性：Flash 1,000次循环，EEPROM 100,000次循环- 数据保留时间：55℃下40年时钟选项- 高精度内部高频振荡器，可选频率最高达24 MHz (OSCHF)- 自动调谐以提高内部振荡器精度- 内部PLL最高可达48 MHz，用于定时器/计数器类型D (TCD) 的高频操作 (PLL)- 32.768 kHz超低功耗内部振荡器 (OSC32K)- 32.768 kHz外部晶体振荡器 (XOSC32K)- 外部时钟输入- 带有时钟失效检测的外部高频晶体振荡器 (XOSCHF)单引脚统一编程和调试接口 (UPDI)- 三种睡眠模式：所有外设运行的空闲模式（立即唤醒）、选定外设配置运行的待机模式、带全数据保留的掉电模式- 自动循环冗余校验 (CRC) Flash存储器扫描- 带窗口模式的看门狗定时器 (WDT)，具有独立的片上振荡器- 所有通用引脚上的外部中断外设- 一个16位类型A定时器/计数器 (TCA)，具有三个比较通道用于PWM和波形生成- 三个16位类型B定时器/计数器 (TCB)，具有输入捕获和信号测量- 一个12位优化用于功率控制的PWM定时器/计数器类型D (TCD)- 一个16位实时时钟 (RTC)，可以由外部晶体或内部振荡器驱动- 两个USART：操作模式包括RS-485、LIN客户端、主机SPI和IrDA；分数波特率发生器、自动波特率和帧开始检测- 一个支持主机/从机操作模式的SPI- 一个双地址匹配的双线接口 (TWI)：同时支持主机/从机操作（双模式），Philips I2C兼容，标准模式（100 kHz），快速模式（400 kHz），快速模式Plus（1 MHz）- 用于CPU独立和可预测外设间信号传递的事件系统- 可配置的自定义逻辑 (CCL)，具有四个可编程查找表 (LUT)- 一个12位差分130 ksps模数转换器 (ADC)- 一个10位数模转换器 (DAC)- 一个模拟比较器 (AC)- 一个过零检测器 (ZCD)- 内部1.024V、2.048V、2.500V和4.096V电压参考，以及外部参考选项 (VREF)I/O和封装- I/O端口C上的多电压I/O (MVIO)- 可选择的输入电压阈值- 最多27/26个可编程I/O引脚- 32引脚VQFN 5X5 mm和TQFP 7X7 mm- 28引脚SPDIP、SSOP、SOIC和VQFN温度范围- 工业级：-40℃至+85℃- 扩展级：-40℃至+125℃

品牌名称

MICROCHIP(美国微芯)

商品型号

AVR64DD28-I/STX

商品编号

C5156221

商品封装

VQFN-28(4x4)​

包装方式

管装

商品毛重

0.281818克(g)
