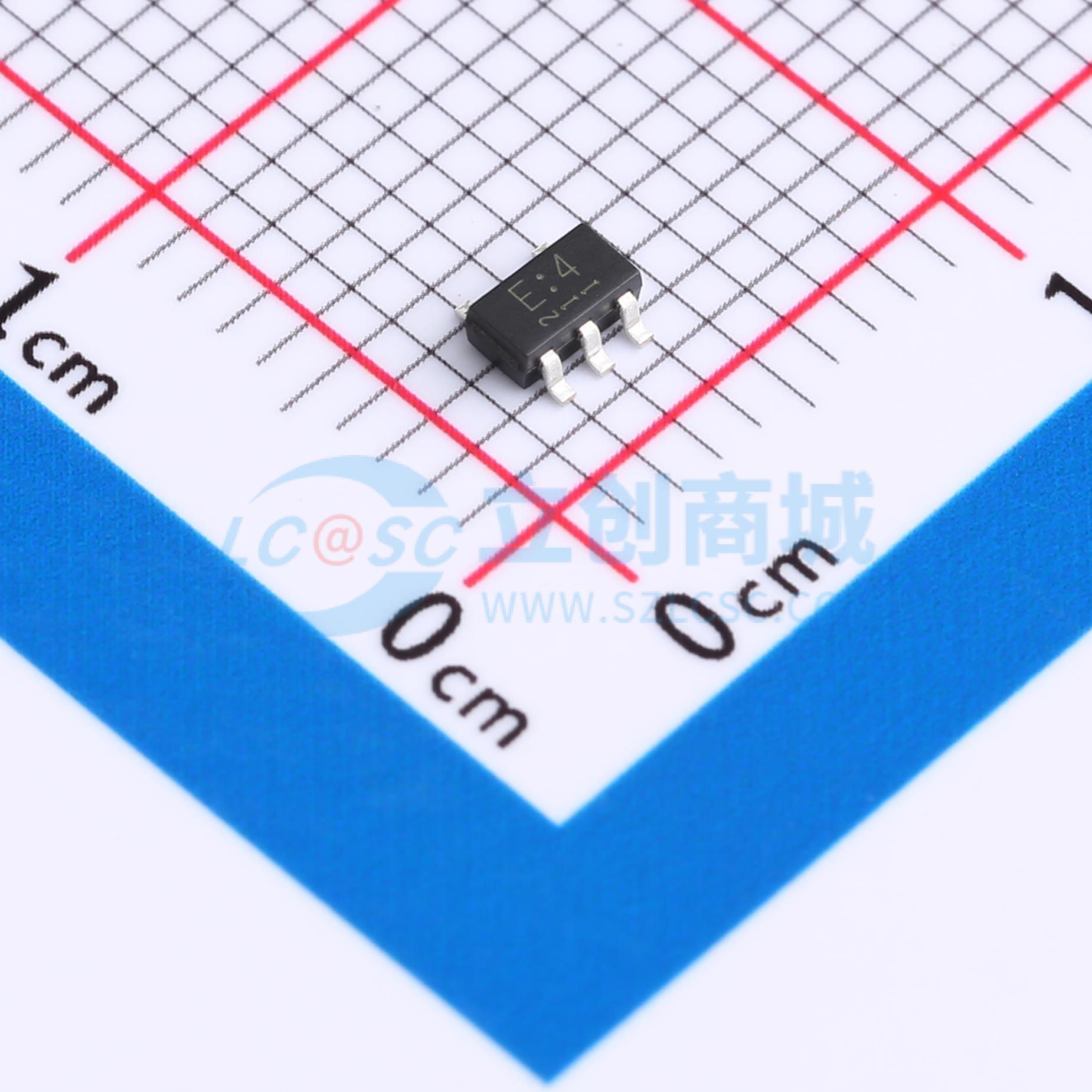

温馨提醒：图片仅供参考，商品以实物为准

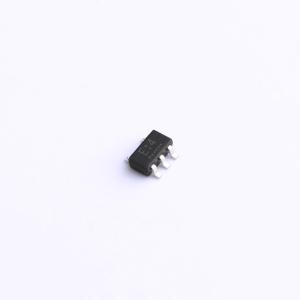

TC7S32F,LF
二输入或门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速：tpH = 7 ns（典型值），VCC = 5V。 低功耗：ICC = 1 μA（最大值），Ta = 25℃。 高抗噪性：VMIN = VNIL = 28% VCC（最小值）。 输出驱动能力：5个LSTTL负载。 对称输出阻抗：|IOH| = |IOL| = 2 mA（最小值）。 平衡传播延迟：tpLH÷tpHL。 宽工作电压范围：VCC = 2 至 6V
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7S32F,LF
- 商品编号
- C5156531
- 商品封装
- SC-74A(SOT-753)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 1 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 2.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 2.6mA | |
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 500mV~1.8V | |
| 系列 | TC7S系列 | |
| 传播延迟(tpd) | - | |
| 工作温度 | -40℃~+85℃ |
