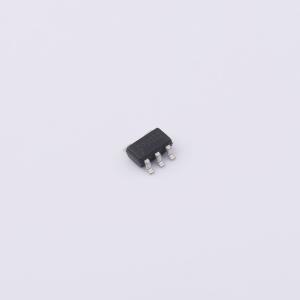

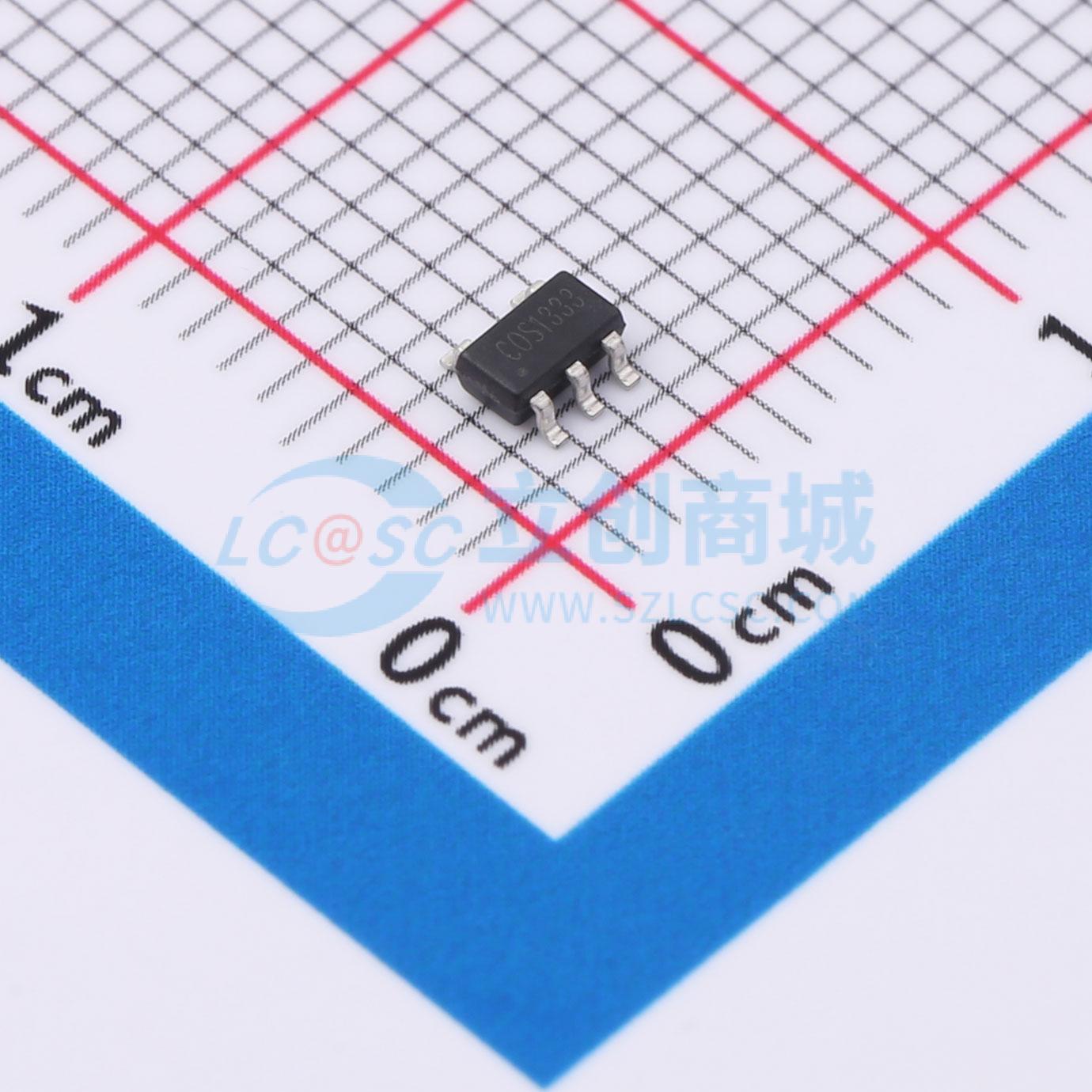

COS1333TRD
零漂移运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 精密运放 高精度零漂移运放，1CH，1.8V-5.5V，0.35MHz，200?V(Max.)，18?A，RRIO
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COS1333TRD
- 商品编号
- C5156551
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 350kHz | |
| 输入偏置电流(Ib) | 3pA | |
| 输入失调电压(Vos) | 200uV | |
| 共模抑制比(CMRR) | 120dB | |
| 压摆率(SR) | 0.2V/us | |
| 输出电流 | 7mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 静态电流(Iq) | 18uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 70nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 3pA |
商品概述
COS1333（单通道）、COS2333（双通道）和COS4333（四通道）是微功耗、零漂移运算放大器，工作电源电压范围为1.8V至5.5V。COSx333系列采用斩波稳定技术，可提供极低的失调电压（最大小于30μV）和近乎零的温度漂移。每个放大器的静态电源电流低至18μA，且输入偏置电流极低，使这些器件成为低失调、低功耗和高阻抗应用的理想选择。 尽管静态电流较低，但COSx333系列仍具备出色的整体性能和多功能性。它们具有轨到轨输入和输出范围。输出电压摆幅可扩展至距每个电源轨5mV以内，在实现出色的过驱动恢复的同时提供最大的输出动态范围。COSx333系列是单位增益稳定的，增益带宽积为350kHz（典型值）。
商品特性
- 低失调电压：20μV（最大值）
- 零漂移：0.05μV/°C
- 低静态电流：18μA
- 增益带宽积：350kHz
- 工作电源电压范围：1.8V~5.5V
- 压摆率：0.2V/µs
- 轨到轨输入和输出（RRIO）
- 单位增益稳定
- 无相位反转
- 扩展温度范围：-40°C至+125°C
- 小封装：COS1333提供SOT23 - 5/SOP - 8封装，COS2333提供SOP - 8/MSOP - 8封装，COS4333提供SOP14/TSSOP14封装
应用领域
- 传感器调理
- 温度测量
- 传感器
- 测试设备
- 医疗仪器
- 电池供电仪器
- A/D转换器
