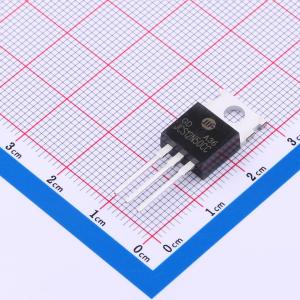

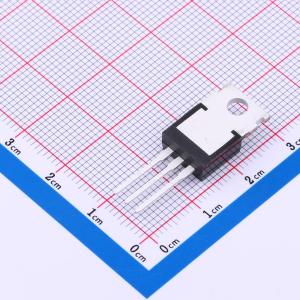

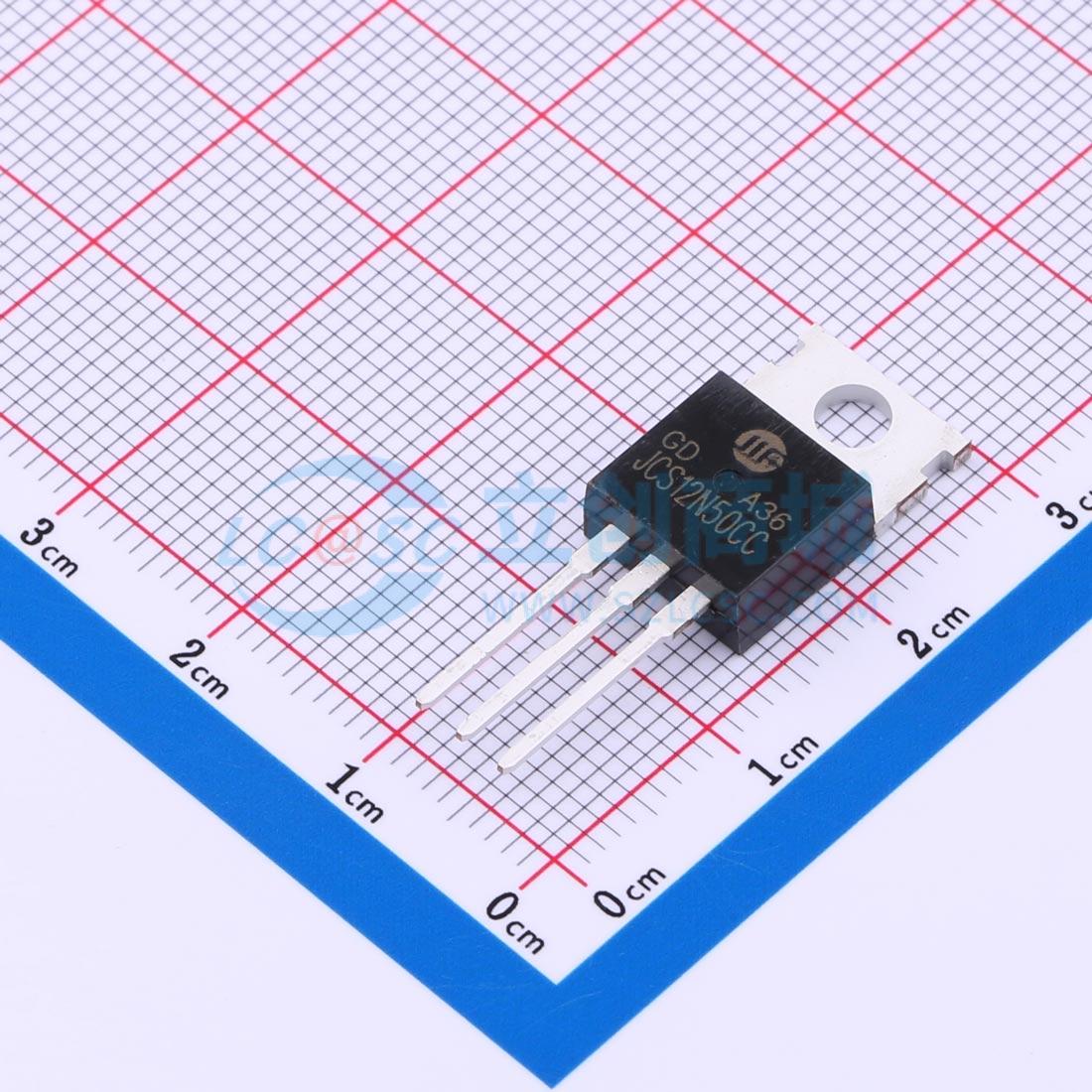

JCS12N50CC-TO-220
1个N沟道 耐压:500V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低栅极电荷。 低CHSS（典型值14pF）。 开关速度快。 产品全部经过雪崩测试。 高抗dv/dt能力。 RoHS产品。应用：高频开关电源。 电子镇流器
- 品牌名称
- 吉林华微
- 商品型号
- JCS12N50CC-TO-220
- 商品编号
- C5156552
- 商品封装
- TO-220C
- 包装方式
- 管装
- 商品毛重
- 3.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 490mΩ@10V,6.5A | |
| 耗散功率(Pd) | 190W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 35nC@400V | |
| 输入电容(Ciss) | 2.155nF@25V | |
| 反向传输电容(Crss) | 20pF@25V | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 170pF |
商品特性
- 低漏源导通电阻：RDS(ON) = 0.32Ω（典型值）
- 高正向传输导纳：|Yfs| = 8.0S（典型值）
- 低漏电流：IDSS = 100μA（最大值）（VDS = 650V）
- 增强型：Vth = 3.0 至 5.0V（VDS = 10V，ID = 1mA）
应用领域
- 高频开关电源
- 电子镇流器
- UPS电源
